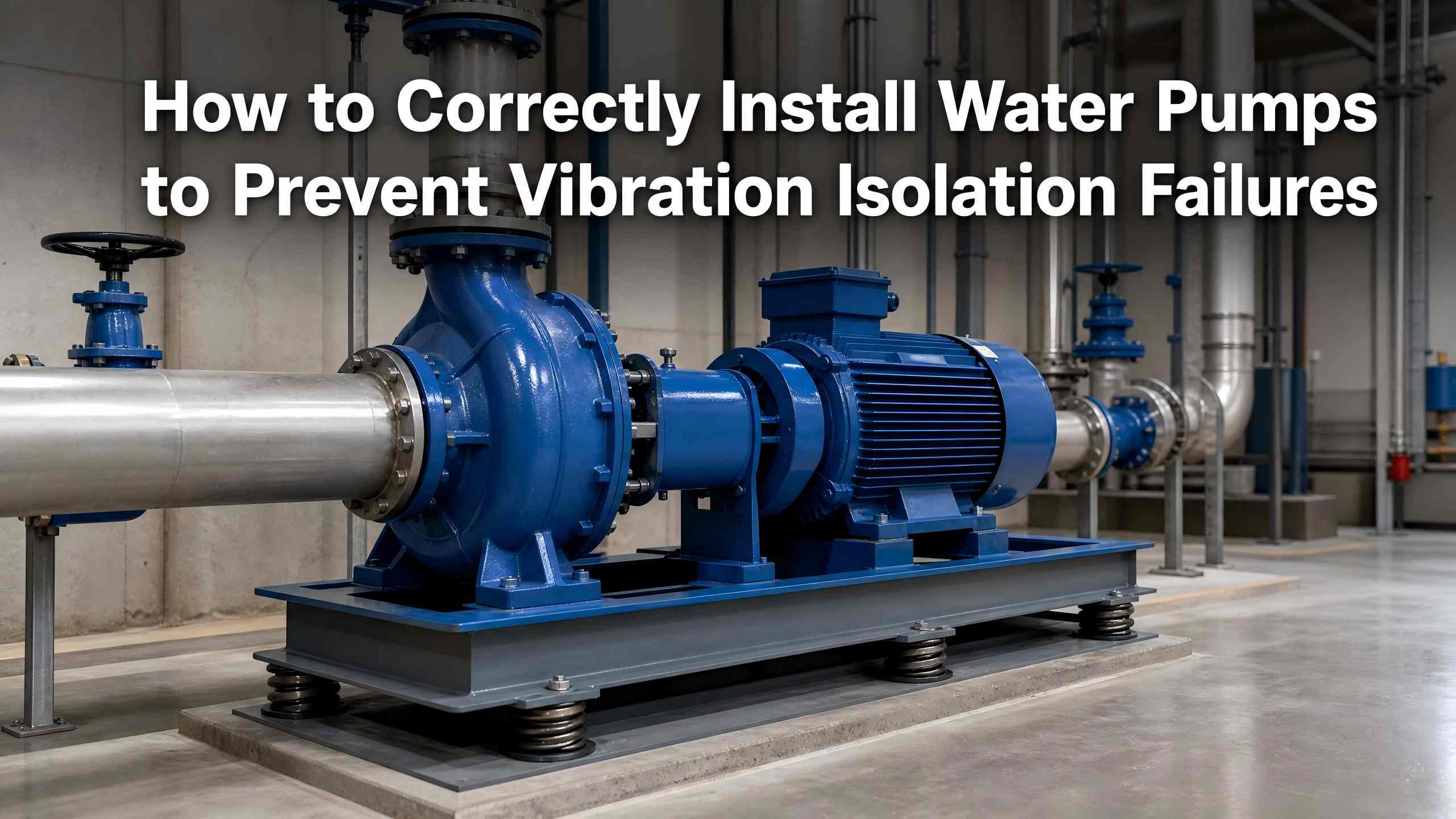

WasserpumpeVibrationen, Lärm, Rohrleitungserschütterungen und Gebäuderesonanzen werden hauptsächlich durch mangelhafte Installation und fehlerhafte Schwingungsisolierung verursacht. Die Schwingungsisolierung ist ein zentraler Installationsprozess und kein optionaler Schritt zur Geräuschreduzierung. Die Standardinstallation blockiert effektiv die Vibrationsübertragung zwischen Pumpen, Rohrleitungen und Gebäudestrukturen, verhindert Risse in der Rohrleitung und strukturelle Resonanzen, verlängert die Lebensdauer der Pumpe und gewährleistet einen stabilen Betrieb des Wasserversorgungssystems.
Dieser Artikel fasst standardisierte Installationspraktiken zur Schwingungsisolierung von Wasserpumpen zusammen und deckt den Fundamentbau, die Anordnung der Schwingungsisolierungskomponenten, die Rohrleitungsbehandlung und -abnahme ab und gilt für die meisten Kreiselpumpen und Umwälzpumpen.
Mechanische BetriebsvibrationenWasserpumpenist unvermeidlich. Die meisten Isolationsfehler sind auf fünf typische Installationsfehler zurückzuführen:
- Starre Verbindung: Vollständig befestigte Pumpensockel, Fundamente und Rohrleitungen eliminieren vibrationsdämpfenden Raum und verursachen Gesamtresonanzen.
- Nicht standardisierte Isolatorinstallation: Asymmetrische Anordnung und ungleichmäßige Kompressionsverformung führen zu lokalem hartem Kontakt und schlechter Isolationsleistung.
- Zugbeanspruchung der Rohrleitung: Starre Rohrleitungsverbindungen ziehen an der Pumpeneinheit und verstärken die Betriebsvibration, um eine Sekundärresonanz auszulösen.
- Schlechte Fundamentkonstruktion: Untergewicht, unebene oder instabile Fundamente führen zu Mittenversatz und ständigen Erschütterungen.
- Abnormale Verwendung des Isolators: Gemischte Pad-Spezifikationen, übermäßige Schichten oder korrosiver Kontakt führen zu vorzeitigem Komponentenausfall.
Eine qualifizierte Schwingungsisolierung basiert auf einer flexiblen Isolierung, die es dem Pumpenaggregat ermöglicht, in einem elastisch aufgehängten Zustand mit gleichmäßiger Bauteilbeanspruchung zu arbeiten.
Voraussetzung für eine wirksame Schwingungsisolierung ist ein qualifiziertes Fundament.
Größe und Gewicht:Verwenden Sie Trägheitsfundamente aus Beton oder Stahlsockel mit dem 1–2-fachen Gewicht der Pumpeneinheit. Die Basis bedeckt den Pumpenfuß vollständig mit einem Mindestrand von 100 mm auf jeder Seite. Bodenmontierte Pumpen erfordern dickere und schwerere Fundamente, um strukturelle Vibrationsrückkopplungen zu reduzieren.
Ebenheit und Festigkeit:Die Festigkeit des Fundamentbetons muss C25 oder höher erreichen. Der sekundäre Vergussbeton muss fester sein als der Basisbeton. Sorgen Sie für eine ebene, rissfreie Oberfläche mit reservierten Entwässerungsschrägen, um die Isolatoren vor dem Eintauchen in Wasser zu schützen.
Regeln für Ankerbolzen:Schrauben mit Federscheiben vertikal einbetten, um Lockerung und Schrägstellung zu vermeiden. Um hochfrequente Vibrationen zu vermeiden, darf das Pumpenaggregat während der Befestigung niemals gewaltsam verformt werden.
Die Standardanordnung des Isolators bestimmt direkt die Effizienz der Schwingungsisolation.
Allgemeines Layout:Ordnen Sie alle Isolatoren symmetrisch entlang der Mittelachse der Pumpe an. Vier-Punkt-Layouts übernehmen eine gleichmäßige Platzierung im oder gegen den Uhrzeigersinn. Für eine Sechs-Punkt-Abstützung installieren Sie vier Polster an den Basisecken und zwei an den Längsseiten, um eine gleichmäßige Kompressionsverformung sicherzustellen. Isolatorkanten dürfen den Trägheitsblockbereich nicht überschreiten.
Horizontale Pumpeninstallation:Verwenden Sie Gummipads oder dämpfende Federisolatoren. Es ist keine Verklebung oder starre Fixierung erforderlich; Die Eigengewichtsverdichtung sorgt für eine zuverlässige und flexible Pufferung.
Vertikale Pumpeninstallation:Rüsten Sie verankerte Gummiisolatoren mit Stahlsockeln aus, die mit Federscheibenschrauben befestigt sind, und verankern Sie sie dann am Boden, um vertikale Erschütterungen zu verhindern.
Mehrschichtiger Polsteraufbau:Maximal fünf Schichten für unzureichende einschichtige Isolierung. Verwenden Sie identische Pads, die durch verzinkte Stahlplatten von ≥ 4 mm (10 mm Übermaß pro Seite) mit versetzten Schichten und Klebeverbindung getrennt sind.
Inspektion und Schutz:Überprüfen Sie vor der Installation das Erscheinungsbild der Komponenten und die Komprimierungsgrenzen. Halten Sie Isolatoren von Säuren, Laugen und organischen Lösungsmitteln fern, um eine Alterung des Gummis zu verhindern.
Starre Rohrleitungsverbindungen sind eine Hauptursache für Restschwingungen.
Installieren Sie flexible Gummiverbindungen am Pumpeneinlass und -auslass, um die Übertragung starrer Vibrationen zu unterbinden.
Bringen Sie schwingungsisolierende Dichtungen an Rohrleitungsstützen und -aufhängungen an und dichten Sie wanddurchdringende Lücken mit Steinwolle ab, um die strukturelle Leitung zu blockieren.
Richten Sie Rohrleitungen auf natürliche Weise aus, ohne eine erzwungene Stoßverbindung, um eine Verformung der Isolatoren durch Zugspannungen zu vermeiden.
Überprüfen Sie die Isolationsleistung vor dem offiziellen Betrieb:
- Sichtprüfung: Kein Isolatorversatz, keine Verformung oder Korrosion; Einheit Ebenheit qualifiziert.
- Manuelle Prüfung: Kein offensichtliches Wackeln der Einheit oder lockere Schrauben.
- Leerlauftest: 3–5 Minuten stabiler Betrieb ohne ungewöhnliche Vibrationen oder Geräusche.
- Belastungstest: Kein Zittern der Rohrleitung oder Gebäuderesonanz unter Arbeitsdruck.
- Asymmetrische Isolatorplatzierung führt zu ungleichmäßiger Belastung und Resonanz
- Untergewichtige Fundamente führen zu instabilem Betrieb
- Fehlende flexible Rohrleitungsverbindungen verursachen Sekundärvibrationen
- Ungesicherter Versatz der Ankerbolzen der Auslöseeinheit
- Starre Befestigung horizontaler Pumpenisolatoren, wodurch die Pufferung ungültig wird
- Nicht standardmäßige mehrschichtige Polsteranordnung, die den Isolationseffekt verringert
- Korrosiver Kontakt, der zu einer vorzeitigen Alterung des Gummis führt
Eine wirksame Schwingungsisolierung der Pumpe hängt von einer standardisierten flexiblen Installation ab. Befolgen Sie die Regeln für symmetrische Isolatoranordnung, stabile Fundamentkonstruktion und spannungsfreie Rohrleitungsverbindungen. Der Standardbetrieb eliminiert Vibrations- und Resonanzprobleme, sorgt für langfristige Pumpenstabilität und reduziert die täglichen Wartungskosten.
-
