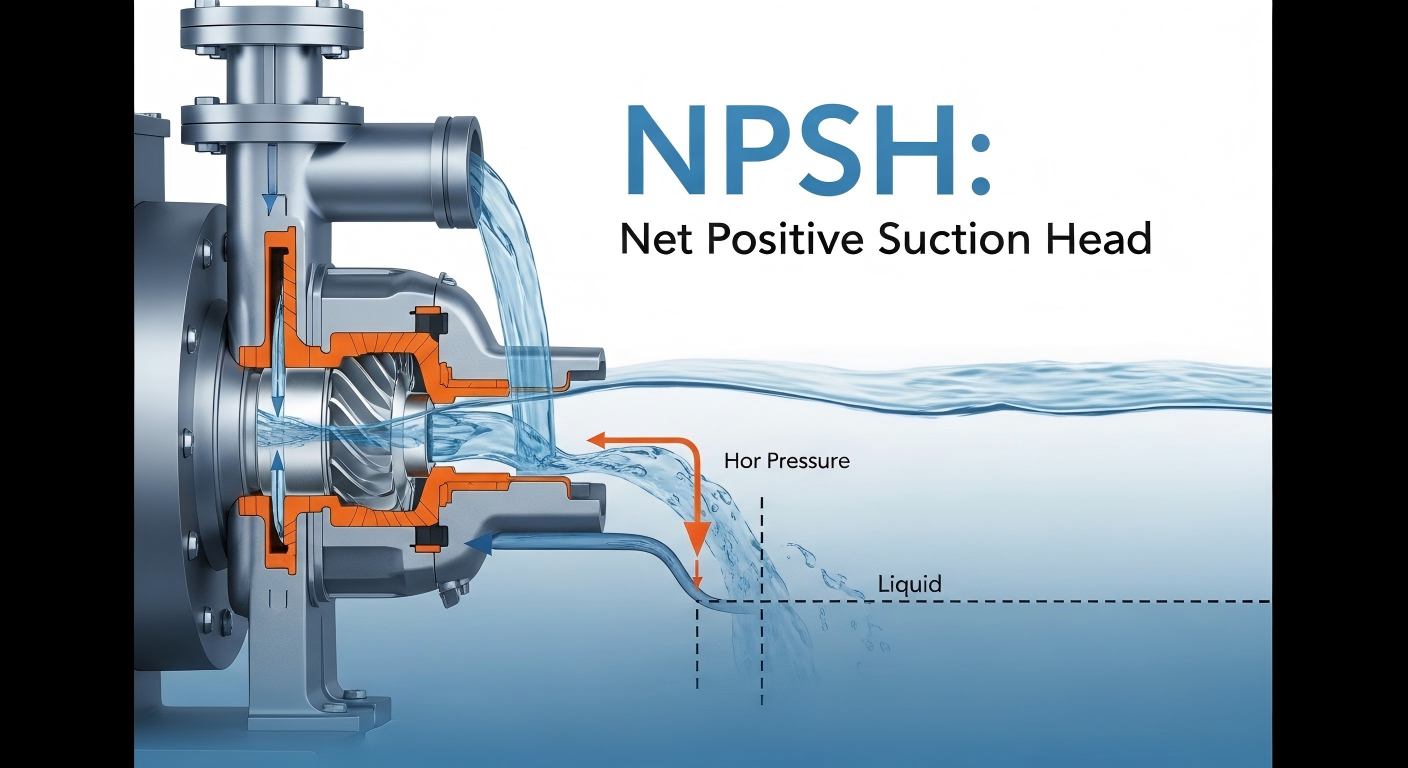

Was ist die Netto-Positiv-Saughöhe (NPSH)?

Wenn Sie ein betreiben oder entwerfenKreiselpumpeNPSH (Net Positive Saughöhe) ist ein Begriff, an dem Sie einfach nicht vorbeikommen. Dabei handelt es sich nicht nur um einen physikalischen Parameter, sondern um eine entscheidende Trennlinie, die darüber entscheidet, ob Ihre Pumpe jahrzehntelang reibungslos läuft oder bereits nach wenigen Monaten aufgrund von Kavitation verschrottet wird.

I. Kerndefinition von NPSH

Unter NPSH versteht man die effektive überschüssige Druckenergie, die die Flüssigkeit am Einlass einer Kreiselpumpe tatsächlich besitzt. Seine Hauptfunktion besteht darin, den Strömungswiderstand zu überwinden und die Verdampfung von Flüssigkeiten zu verhindern. Er wird üblicherweise in Metern Wassersäule (m) oder Fuß Flüssigkeitssäule (ft) gemessen.

Beim Betrieb einer Kreiselpumpe bildet sich am Laufradeintritt aufgrund der hohen Strömungsgeschwindigkeit des Fluids eine Unterdruckzone. Sinkt der Druck hier unter den Sättigungsdampfdruck der Flüssigkeit, verdampft die Flüssigkeit augenblicklich und erzeugt eine große Anzahl von Dampfblasen. Wenn die Blasen mit der Flüssigkeit in die Hochdruckzone des Laufrads strömen, kollabieren sie und implodieren schnell. Dieses Phänomen ist als Kavitation bekannt – die zerstörerischste Fehlerart von Kreiselpumpen. Das Vorhandensein von NPSH dient dazu, den Druck aufrechtzuerhalten und das Auftreten von Kavitation zu verhindern.

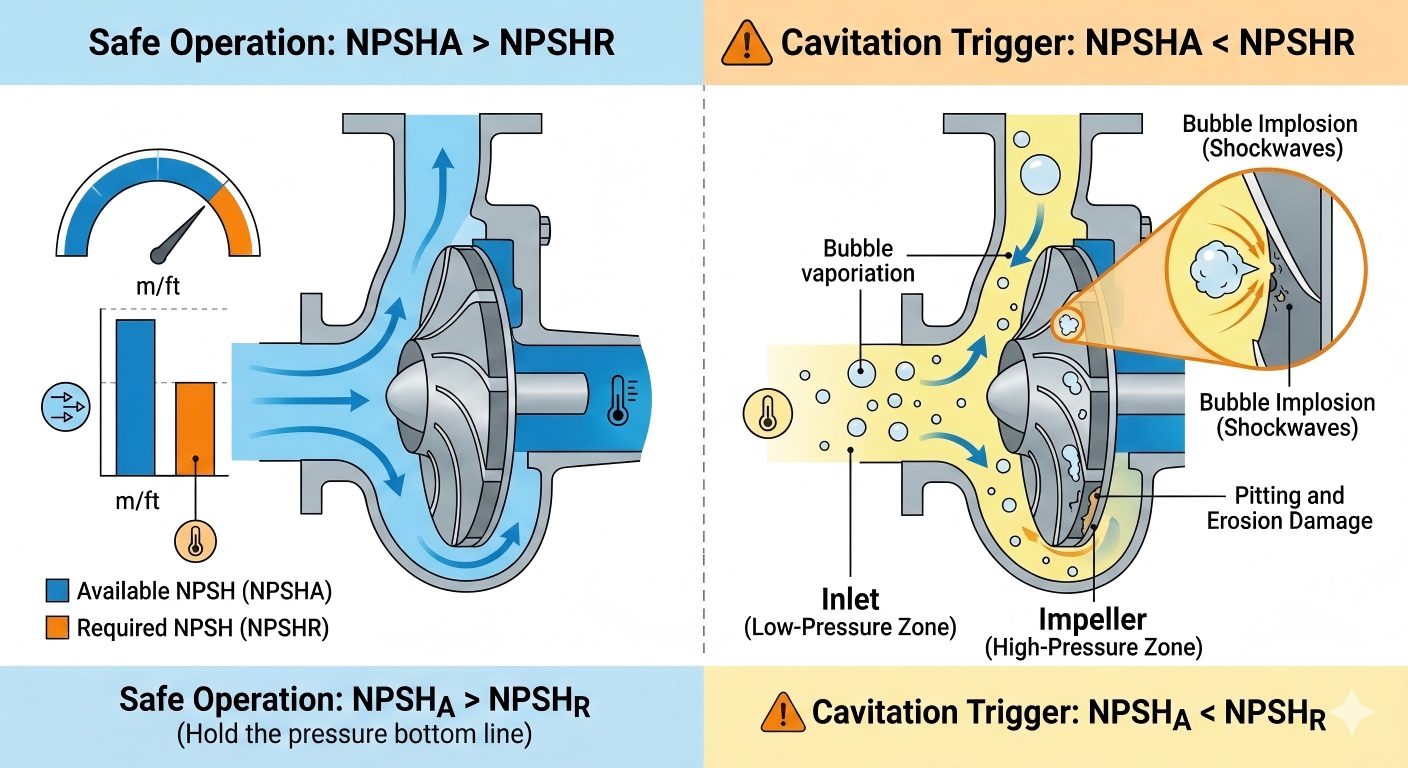

II. Die zwei Seiten von NPSH: NPSHA vs. NPSHR

Die Verwechslung dieser beiden Konzepte ist die häufigste Ursache für eine falsche Auswahl auf technischen Websites und bei Google-Suchen. Um die Pumpensicherheit zu gewährleisten, muss ihr Zusammenhang klar verstanden werden.

1. Verfügbarer NPSH (NPSHA)

Wie viel Energie kann das System tatsächlich bereitstellen?

NPSHA wird vollständig von Ihren Installationsbedingungen bestimmt und hat nichts mit der Pumpenmarke zu tun. Es hängt von folgenden Faktoren ab:

• Höhe des Flüssigkeitsstands: Die Höhe der Flüssigkeitsoberfläche des Lagertanks relativ zur Mittellinie der Pumpe (positiv für Überflutungssaugung, negativ für Hebesaugung).
• Oberflächendruck: Ob der Lagertank dem atmosphärischen Druck ausgesetzt oder versiegelt und unter Druck steht.
• Rohrleitungsreibung: Widerstandsverluste, die durch die Länge der Saugleitung, Bögen und Ventile verursacht werden.
• Flüssigkeitstemperatur: Ein entscheidender Punkt! Je höher die Temperatur, desto leichter verdampft die Flüssigkeit und desto niedriger ist der NPSHA.

2. Erforderlicher NPSH (NPSHR)

Wie viel Energie verbraucht die Pumpe selbst?

NPSHR ist eine inhärente Eigenschaft der Pumpe, die vom Hersteller durch strenge Tests ermittelt und auf der Pumpenleistungskurve vermerkt wird. Sie stellt den Energieverbrauch dar, der erforderlich ist, damit die Flüssigkeit vom Pumpeneinlass bis zum Punkt des Mindestdrucks im Laufrad fließt.

• Einfluss auf die Durchflussrate: Je höher die Durchflussrate, desto höher die Strömungsgeschwindigkeit, desto größer der Druckabfall und der NPSHR ist normalerweise höher.
• Auswirkungen auf das Design: Ein ausgezeichnetes hydraulisches Modell (z. B. ein Design mit doppelter Ansaugung) kann den NPSHR erheblich reduzieren.

III. Kavitation: Die tödliche Gefahr eines unzureichenden NPSH

Wenn NPSHa < NPSHR, ist der Pumpeneinlassdruck niedriger als der Flüssigkeitsdampfdruck und die Kavitation tritt stufenweise auf, was letztendlich zu irreversiblen Schäden an der Ausrüstung führt.

1. Der Entstehungsprozess der Kavitation

1. Bildung einer Unterdruckzone: Der Pumpeneingangsdruck fällt stark ab, die Flüssigkeit siedet augenblicklich und erzeugt eine große Anzahl winziger Dampfblasen.
2. Blasenimplosion: Wenn die Blasen in die Hochdruckzone des Laufrads strömen, kollabieren sie und implodieren schnell, wodurch lokale Stoßwellen hoher Intensität entstehen.
3. Anhäufung von Schäden: Millionen mikroskopischer Implosionen wirken kontinuierlich und beschädigen nach und nach die Kernkomponenten des Pumpenkörpers.

2. Fünf schwerwiegende Folgen durch Kavitation

IV. Praktischer Leitfaden: So verbessern Sie NPSHa und vermeiden Kavitationsrisiken

Unter Arbeitsbedingungen vor Ort kann NPSHa durch Systemoptimierung angepasst werden. Die wichtigsten Optimierungsrichtungen lauten wie folgt und können entsprechend tatsächlichen Szenarien implementiert werden:

1. Optimieren Sie die Installationsposition: Verringern Sie die Installationshöhe der Pumpe und priorisieren Sie den Installationsmodus mit überfluteter Ansaugung, um die statische Druckhöhe am Einlass direkt zu erhöhen.
2. Vereinfachen Sie die Saugleitung: Verkürzen Sie die Länge der Saugleitung, reduzieren Sie lokale Widerstandskomponenten wie Bögen und Ventile, vergrößern Sie den Durchmesser der Saugleitung und verringern Sie die Strömungsgeschwindigkeit und Reibungsverluste der Flüssigkeit.
3. Erhöhen Sie den Flüssigkeitsstand am Einlass: Erhöhen Sie den Flüssigkeitsstand auf der Saugseite, um den effektiven statischen Druck zu erhöhen und die Eingangsdruckversorgung zu stärken.
4. Bedingungen des Kontrollmediums: Senken Sie die Temperatur von Hochtemperaturmedien, um den Dampfdruck zu verringern. oder wählen Sie für das Medium geeignete kavitationsbeständige Pumpentypen aus.
5. Genaue Typauswahl und -anpassung: Priorisieren Sie Kreiselpumpen mit niedrigeren NPSHR-Werten, um Kavitationsrisiken von der Quelle zu reduzieren und sich an komplexe Arbeitsbedingungen anzupassen.

Fazit: Lassen Sie Ihre Vermögenswerte von den Daten schützen

Was ist die Netto-Positiv-Saughöhe (NPSH)? Es ist die Trennlinie zwischen effizientem Betrieb und katastrophalem Ausfall.

Warten Sie nicht, bis Sie das Geräusch „pumpender Steine“ hören, um Maßnahmen zu ergreifen.Teffikoist bestrebt, Ihnen flüssige Lösungen zu bieten, die nicht nur den Standards entsprechen, sondern auch die Erwartungen übertreffen. Von der genauen Analyse der Betriebsbedingungen bis hin zur hervorragenden Pumpenfertigung integrieren wir das ultimative Streben nach NPSH in jedes Gerät und stellen so sicher, dass Ihr System effizient, geräuschlos und frei von Kavitationsproblemen arbeitet.
