Rahmenmontierte vs. direkt gekoppelte Kreiselpumpen: Der ultimative Leitfaden für die Industrieauswahl 2026

In industriellen Flüssigkeitshandhabungssystemen ist die Wahl zwischen rahmenmontierten und direkt gekoppelten Kreiselpumpen eine der häufigsten Entscheidungen bei der technischen Beschaffung und dem Gerätemanagement.

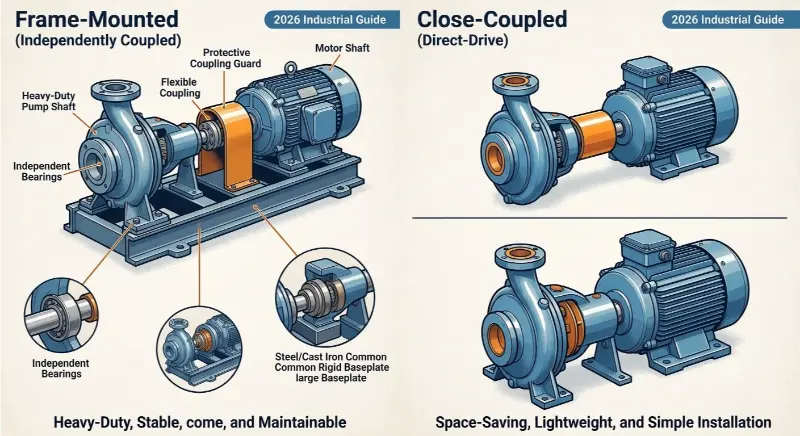

1. Was ist ein Frame-Mounted?Kreiselpumpe?

Eine auf einem Rahmen montierte Kreiselpumpe, auch als unabhängig gekoppelte Pumpe oder auf einer Grundplatte montierte Pumpe bekannt, ist ein häufig verwendeter Hochleistungs-Industriepumpentyp. Für hohe Gesamtstabilität und Tragfähigkeit ist er mit einer unabhängigen Grundplatte aus Stahl/Gusseisen ausgestattet. Pumpe und Motor verfügen über getrennte Wellen, die über eine Kupplung mit Schutzabdeckung angetrieben werden, was einen sicheren und stabilen Betrieb gewährleistet.

Kernkomponenten rahmenmontierter Kreiselpumpen

• Pumpengehäuse und Laufrad: Kernkomponenten für die Flüssigkeitshandhabung, angepasst an die Eigenschaften des Mediums, die Durchflussrate und die Förderhöhenanforderungen, geeignet für verschiedene industrielle Flüssigkeitsbedingungen.
• Pumpenwelle und unabhängige Lager: Spezielle Lagerstruktur, die Betriebslasten unabhängig trägt, vibrations- und verschleißfest ist und für den 24-Stunden-Dauerbetrieb bei hoher Beanspruchung geeignet ist.
• Mechanische Dichtung oder Packung: Verhindert wirksam das Austreten von Flüssigkeiten und eignet sich für komplexe Medienumgebungen wie hohe Temperaturen, Korrosion und hohen Druck.
• Flexible/starre Wellenkupplung: Verbindet Pumpenwelle und Motorwelle, gleicht thermische Ausdehnungsabweichungen im Betrieb aus und dämpft Vibrationen.
• Kupplungsschutz: Schützt die Kupplungsstruktur, verhindert das Eindringen von Fremdkörpern und versehentlichen Kontakt mit Menschen und gewährleistet so einen sicheren Gerätebetrieb.
• Gemeinsame starre Grundplatte: Sichert das Pumpengehäuse und den Motor, garantiert die Ausrichtung der Ausrüstung und die Stabilität der Installation und verhindert eine Fehlausrichtung im Betrieb.
• Unabhängig montierter Motor: Der Motor ist eine unabhängige Einheit, die separat zerlegt, inspiziert, repariert und ausgetauscht werden kann, ohne das Pumpengehäuse und die Rohrleitungsstruktur zu beeinträchtigen.

2. Was ist eine Blockkreiselpumpe?

Eine direktgekoppelte Kreiselpumpe, auch Kompaktpumpe oder Direktantriebspumpe genannt, ist ein kompakter Pumpentyp. Dadurch entfallen unabhängige Pumpenwellen, Kupplungen und andere Komponenten. Das Laufrad ist direkt auf der verlängerten Motorwelle montiert und integriert Pumpenkörper und Motor ohne separate Grundplatte. Es zeichnet sich durch eine vereinfachte Struktur, geringe Größe und einfache Installation aus.

Kernkomponenten von Blockkreiselpumpen

• Integriertes Pumpengehäuse: Vereinfachte Struktur, kompakte Größe, geeignet für enge Einbauräume und stabile Flüssigkeitsförderung.
• Motor-Laufrad mit verlängerter Welle: Keine unabhängige Pumpenwelle, integrierter Antrieb von Laufrad und Motorwelle, kein Übertragungsverlust.
• Mechanische Dichtung oder Packung: Grundlegender Dichtungsschutz, geeignet für normale Temperatur- und saubere Flüssigkeitsabgabeszenarien.
• Standardmotor mit verlängerter Welle: Gleicht Leistungsabgabe und Tragfähigkeit des Pumpenkörpers aus, keine zusätzlichen Getriebeteile erforderlich.
• Montagehalterung mit einfacher/doppelter Stütze: Ersetzt die robuste Grundplatte, leichte Gerätebefestigung, flexible und bequeme Installation.

Klare Aufteilung der anwendbaren Szenarien

Szenarien zur Priorisierung rahmenmontierter Kreiselpumpen

Kernindustrieszenarien wie Chemieingenieurwesen, Ölraffinierung, Schwerindustrie, groß angelegte Wasseraufbereitung und kommunale Wasserversorgung; Produktionslinien, die einen ununterbrochenen 24-Stunden-Betrieb erfordern; Förderung von Hochtemperatur-, Niedertemperatur-, stark korrosiven und verunreinigungshaltigen Spezialflüssigkeiten; Flüssigkeitsförderprojekte mit großer Durchflussrate, hoher Förderhöhe und hoher Leistung; Arbeitsbedingungen mit extrem hohen Anforderungen an die Lebensdauer der Geräte, die Betriebsstabilität sowie den Bedien- und Wartungskomfort.

Szenarien zur Priorisierung von Blockkreiselpumpen

Zivile und kommerzielle Szenarien wie HVAC-Zirkulation in Gewerbegebäuden, Wasserversorgung für Hochhäuser, Feuerdruckerhöhung und Gartenbewässerung; Normaltemperatur und Lieferung sauberer Flüssigkeiten in Leichtindustrien wie der Lebensmittel-, Pharma- und Elektronikindustrie; kleine und mittlere Projekte mit engem Bauraum und begrenztem Budget; Flüssigkeitsabgabeszenarien mit geringer Last, intermittierendem Betrieb und Anforderungen für den Stummschaltungseffekt.

Zusammenfassung

Es gibt keine absolute Über- oder Unterlegenheit zwischen rahmenmontierten und direkt gekoppelten Kreiselpumpen, sondern nur den Unterschied in der Eignung für die Arbeitsbedingungen. Ersteres konzentriert sich auf die Strapazierfähigkeit bei hoher Beanspruchung und ist das Herzstück der industriellen Flüssigkeitsförderung. Letzteres konzentriert sich auf Portabilität und niedrige Kosten und ist die kostengünstige erste Wahl für den kommerziellen und zivilen Einsatz. Nur durch eine genaue Abstimmung der Arbeitsbedingungen, des Mediums, des Installationsraums und des Budgets Ihres eigenen Projekts können Sie die Wahrscheinlichkeit eines Geräteausfalls grundlegend reduzieren und spätere Betriebs- und Wartungskosten kontrollieren. Wenn Sie weitere Fragen zur Geräteauswahl haben oder mehr Branchenwissen erfahren möchten, folgen Sie bitte unserer MarkeTeffikoSo vermeiden Sie Fallstricke und wählen die richtige Pumpe!
