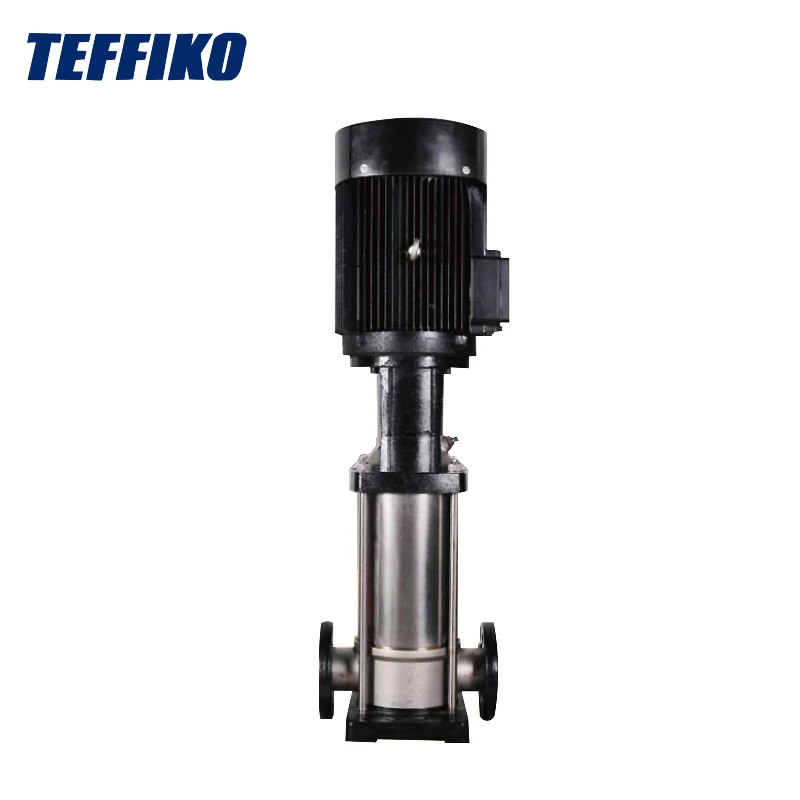

Vertikale mehrstufige Edelstahlzentrifugalpumpe

Die TDFP vertikale mehrstufige Edelstahlzentrifugalpumpe ist ein multifunktionales Produkt. Es kann verschiedene Medien transportieren, z. B. Leitungswasser und leicht korrosive industrielle Flüssigkeiten, und ist für unterschiedliche Temperatur-, Durchflussrate- und Druckszenarien geeignet. Es wird in mehreren Feldern häufig verwendet, einschließlich Wasserversorgung, industrieller Druck, industrieller Flüssigverkehr, Wasseraufbereitung und Bewässerung. Specific applications include water plant filtration and transportation, zoned water supply in water plants, high-rise building pressurization, industrial process water systems, cleaning systems, high-pressure flushing systems, fire-fighting systems, cooling and air-conditioning systems, boiler feed water and condensate systems, machine tool matching, acid and alkali transportation, filtration systems, reverse osmosis systems, distillation systems, separators, swimming pools, and farmland Bewässerung, Sprinklerbewässerung und Tropfbewässerung.

Betriebsbedingungen

Die mehrstufige vertikale Edelstahlzentrifugalpumpe ist geeignet für:

Die Flüssigkeit sollte dünn, sauber, nicht flammbar, nicht explosiv und frei von festen Partikeln oder Fasern sein.

• Flüssigkeitstemperatur:

• Normaler Temperatur Typ: -15 ° C ~ +70 ° C

• Heißwassertyp: -15 ° C ~ +120 ° C

• Umgebungstemperatur: bis zu +40 ° C

• Höhe: bis zu 1000 m

Mindesteinlassdruck NPSH

In einer vertikalen mehrstufigen korrosionsresistenten Zentrifugalpumpe kann der Druck in der Pumpe niedriger als der Dampfdruck der transportierten Flüssigkeit ist, es kann Kavitation auftreten. Um Kavitation zu vermeiden, muss sichergestellt werden, dass auf der Einlassseite der Pumpe ein Mindestdruck vorliegt.

Tipps zum Teilen:

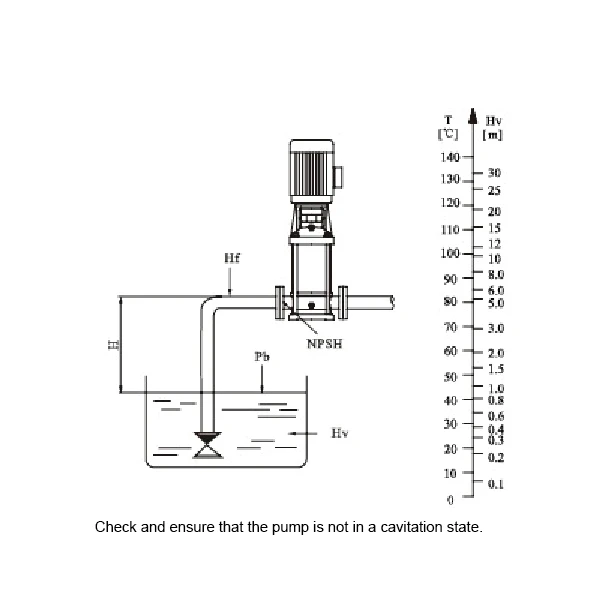

Der maximale Saughub H [m] kann durch die folgende Formel berechnet werden:

H = Pb × 10,2 - NPSH - HF - HV - HS

• PB = Atmosphärendruck [bar] (der atmosphärische Druck kann als 1 bar eingestellt werden; in einem geschlossenen System ist PB der Systemdruck [Balken]).

• NPSH = Netto positiver Saugkopf [m] (er kann aus der maximal möglichen Durchflussrate der Pumpe an der NPSH -Kurve gelesen werden).

• HF = Einlass -Pipeline -Verlust [M].

• HV = Dampfdruck [m].

• HS = Sicherheitsmarge = mindestens 0,5 m Kopf.

Urteilsregeln:

• Wenn der berechnete H positiv ist, kann die Pumpe unter dem maximalen Saughub -H -H -Hub arbeiten.

• Wenn das berechnete H negativ ist, muss es einen minimalen Einlassdruck des H -Kopfes geben.
