Detaillierte Erläuterung des Funktionsprinzips und des Betriebsablaufs chemischer Prozesspumpen

Pumpen für chemische Prozessesind wichtige Flüssigkeitstransportgeräte in Branchen wie der Chemietechnik, der Erdöl- und Pharmaindustrie. Als spezielle Kreiselpumpentypen wandeln sie durch Zentrifugalkraft mechanische Energie in kinetische Fluidenergie und Druckenergie um und sind für raue Betriebsbedingungen mit hoher Temperatur, hohem Druck, Korrosionsbeständigkeit und Dauerbetrieb ausgelegt.

I. Kernarbeitsprinzip

1. Ansaugen der Flüssigkeit und Aufbau eines Unterdrucks

Vor der Inbetriebnahme müssen das Pumpengehäuse und die Saugleitung vollständig mit chemischem Medium (Flüssigkeit) gefüllt sein, um die Innenluft zu evakuieren. Wenn der Motor die Pumpenwelle mit hoher Drehzahl rotieren lässt, dreht sich das Laufrad synchron. Die Flüssigkeit in der Pumpenkammer wird durch die Laufradschaufeln in schnelle Rotation versetzt und erzeugt so eine Zentrifugalkraft. Flüssigkeit wird schnell zur Außenkante des Laufrads geschleudert, wodurch in der Laufradmitte sofort eine Vakuum-Unterdruckzone entsteht. Angetrieben durch den Druckunterschied zwischen Atmosphärendruck und Flüssigkeitsdruck wird die chemische Flüssigkeit aus Lagertanks und Rohrleitungen kontinuierlich in das Pumpengehäuse gedrückt, um die Flüssigkeit anzusaugen.

2. Zentrifugale Druckbeaufschlagung zur Steigerung der kinetischen Energie der Flüssigkeit

In das Laufrad eintretende Flüssigkeit wird von schnell rotierenden Schaufeln gedrückt, ihre Strömungsgeschwindigkeit steigt stark an und es entsteht reichlich kinetische Energie. Im Gegensatz zu herkömmlichen Wasserpumpen für den Hausgebrauch verfügen die Laufräder von Pumpen für chemische Prozesse über erweiterte Strömungskanäle und verschleißfeste Korrosionsschutzstrukturen, die mit verschiedenen chemischen Medien, einschließlich Ölprodukten, Säure-Base-Flüssigkeiten und Lösungsmitteln, kompatibel sind, um eine Verschlechterung der Effizienz durch Medienerosion und Korrosion zu verhindern.

3. Kinetische Energieumwandlung für eine stabile Druckabgabe

Von der Laufradaußenkante ausgeschleuderte Flüssigkeit mit hoher kinetischer Energie strömt in die spiralförmige Druckkammer des Pumpengehäuses. Der Strömungskanalquerschnitt der Spirale erweitert sich allmählich von klein nach groß, wodurch die Strömungsgeschwindigkeit der Flüssigkeit schrittweise verringert und die kinetische Energie der Flüssigkeit effizient in Druckenergie umgewandelt wird. Die Flüssigkeit gewinnt ausreichend Druck und Druck und wird schließlich über die Auslassleitung gleichmäßig an den nächsten Prozessfluss abgegeben, um einen kontinuierlichen Medientransport zu ermöglichen.

II. Standardbetriebsprozess

1. Ansaugen der Pumpe und Entlüften: Vor dem Start muss das Entlüftungsventil geöffnet werden, um die Luft aus dem Pumpengehäuse und der Saugleitung vollständig abzulassen und das System mit Medium zu füllen, um zu verhindern, dass der Durchfluss und der Druck der Ausrüstung durch Luftbindung stagnieren.
2. Inbetriebnahme und Betrieb: Nach der Bestätigung schalten Sie die Stromversorgung ein. Der explosionsgeschützte Motor treibt die Pumpenwelle und das Laufrad an, um sich gleichmäßig mit hoher Geschwindigkeit zu drehen, und das Gerät geht in den Betriebszustand über.
3. Kontinuierlicher Transport: Unter Nennbetriebsbedingungen vervollständigt die Pumpe kontinuierlich die Flüssigkeitszirkulation beim Ansaugen und Ausstoßen, mit stabilem Durchfluss und pulsationsfreiem Druck während des gesamten Prozesses und erfüllt so die Anforderungen einer kontinuierlichen chemischen Produktion.

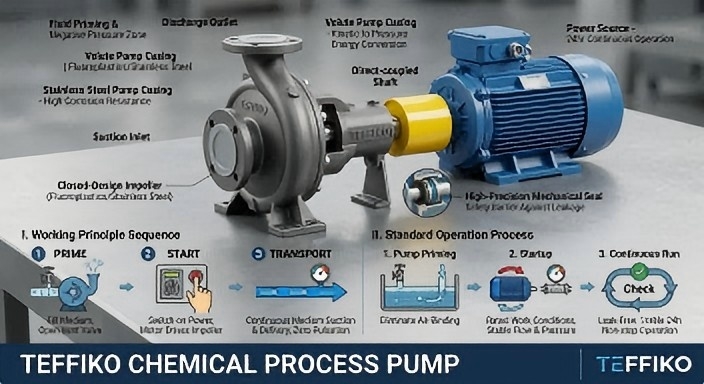

III. Koordination der Kernkomponenten

1. Laufrad (Kernarbeitskomponente): Meist aus korrosionsbeständigen Materialien wie Edelstahl und Fluorkunststoffen mit geschlossener Bauweise. Es treibt die Flüssigkeitsrotation direkt an, um Zentrifugalkraft zu erzeugen, und widersteht mittlerer Erosion und Korrosion.
2. Spiralpumpengehäuse (Energieumwandlungskomponente): Sammelt Hochgeschwindigkeitsflüssigkeit und wandelt kinetische Energie in Druckenergie um und bietet gleichzeitig eine hervorragende Gesamtdichtleistung, um das Austreten giftiger oder korrosiver Medien zu verhindern.
3. Mechanische Dichtung (Sicherheitsbarriere): Standardmäßig mit hochpräzisen mechanischen Dichtungen ausgestattet, die hohen Temperaturen und hohem Druck standhalten und Medienlecks und Luftinfiltration verhindern, um die Produktionssicherheit zu gewährleisten.
4. Motor (Stromquelle): Liefert stabile Leistung mit direkt gekoppelter Struktur für hohe Übertragungseffizienz und unterstützt einen 24-Stunden-Unterbrechungsbetrieb.

Abschluss

Zusammenfassend ist der Kernbetrieb vonPumpen für chemische Prozesseberuht auf der Energieumwandlung mittels Zentrifugalkraft. Durch die Unterdruck-Flüssigkeitssaugung, die durch die Rotation des Laufrads, die Zentrifugalbeschleunigung und den Spiraldruck erzeugt wird, wird ein kontinuierlicher, stabiler und sicherer Transport chemischer Medien realisiert.TeffikoPumpen für chemische Prozesse wandeln Druckenergie durch Zentrifugalkraft um und sind speziell für raue Arbeitsbedingungen konzipiert. Mit hochwertigen Dichtungen und verschleißfesten Strukturen gewährleisten sie einen leckagefreien, kontinuierlichen und stabilen 24-Stunden-Betrieb und dienen als sichere und effiziente Option für den Transport chemischer Flüssigkeiten.
