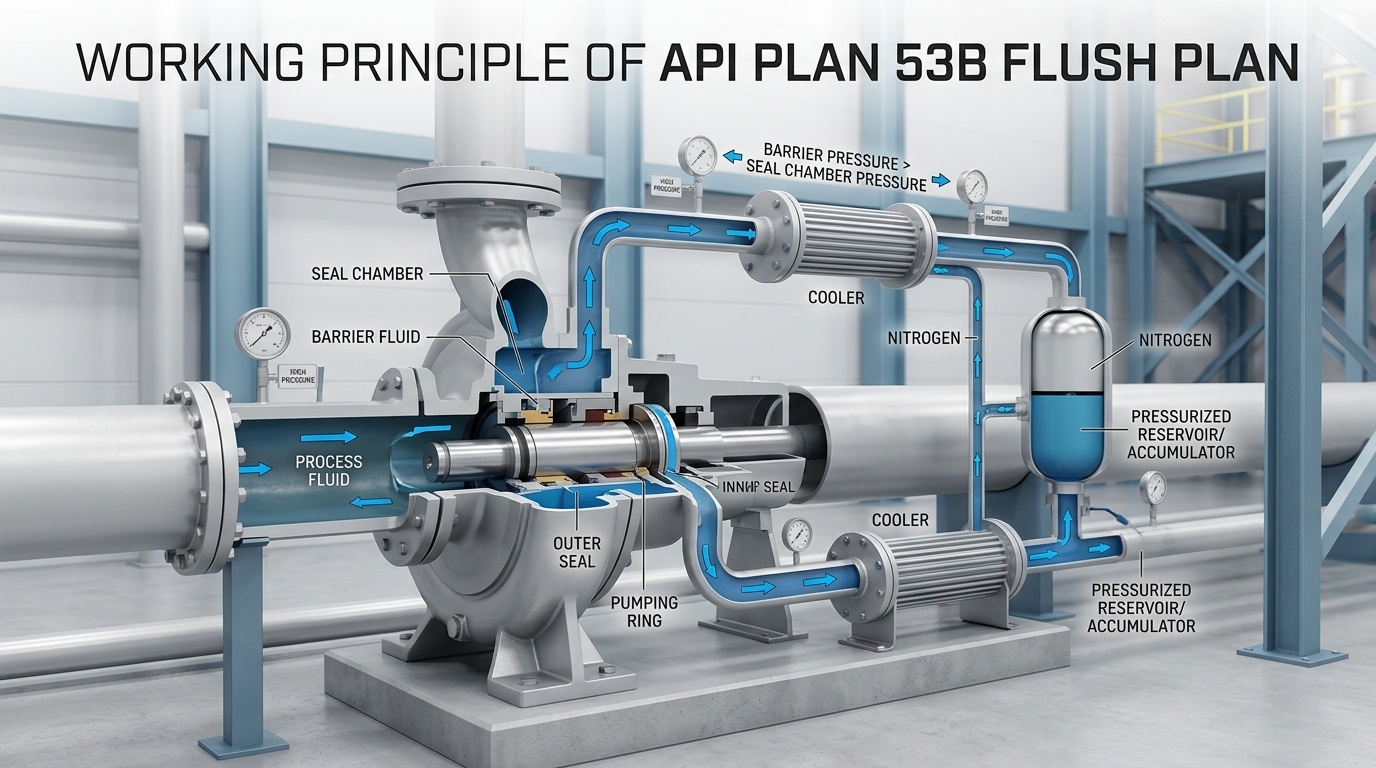

Der Spülplan API PLAN 53B ist ein gängiges Sperrflüssigkeitszirkulations- und Drucksystem für leckagefreie Dichtungen unter Arbeitsbedingungen mit Hochdruck-, giftigen und brennbaren Medien, das strikt dem Industriestandard API 682 entspricht. Viele Pumpenhersteller und Betriebs- und Wartungsingenieure können die Druckaufbaulogik von Plan 53A, 53B und 53C nicht unterscheiden. In diesem Dokument wird das Funktionsprinzip des Spülplans API PLAN 53B ausführlich erläutert.
In Kombination mit dem gesamten Zyklus des Anfahrens, Herunterfahrens und Betriebs der Anlage lässt sich das Funktionsprinzip des Spülplans API PLAN 53B genau in drei Kernphasen unterteilen: Druckaufbau, Umlaufkühlung, Leckageausgleich und Überwachung. Der gesamte Prozess läuft in einem geschlossenen Regelkreis und automatisch mit ausgezeichneter Stabilität ab.
Füllen Sie vor dem Systemstart Inertgas über den speziellen Ladeanschluss des Druckspeichers in die Blasengaskammer, um die Systemdruckkalibrierung abzuschließen. Der Gesamtdruck der Sperrflüssigkeit wird streng kontrolliert und soll 2 bis 6 kg/cm² höher sein als der Druck des Prozessmediums in der Pumpendichtungskammer, um eine zuverlässige Druckbarriere zu bilden. Mithilfe der elastischen Puffereigenschaften der Blase kann das System auch bei geringem Verlust an Sperrflüssigkeit kurzzeitig einen stabilen Druck aufrechterhalten, wodurch Dichtungsschäden durch plötzlichen Druckabfall vermieden werden und eine solide Sicherheitsgrundlage für die Inbetriebnahme und den Betrieb der Anlage geschaffen wird.
Nach dem Start der Pumpe treibt der eingebaute Pumpring die Sperrflüssigkeit zum Zirkulieren an. Die Sperrflüssigkeit mit niedriger Temperatur und hohem Druck schmiert die Reibungspaare der Dichtungen und leitet gleichzeitig Wärme ab. Die erwärmte Sperrflüssigkeit fließt zur Kühlung durch den Wärmetauscher und kehrt dann zur Dichtungskammer zurück, um einen geschlossenen Kreislauf zu bilden. Diese kontrollierbare Temperatur- und Druckumgebung verhindert wirksam Hochtemperaturverschleiß, Trockenbrand und Verkokung an den Dichtungsflächen und verlängert die Lebensdauer von Gleitringdichtungen erheblich.
Während des normalen Gerätebetriebs kommt es unweigerlich zu geringfügigen Sperrflüssigkeitsverlusten, da eine kleine Menge Sperrflüssigkeit durch die innere Dichtungsfläche in die Seite des Prozessmediums eindringt, was ein normales Phänomen ist. Zu diesem Zeitpunkt dehnt sich der Hochdruckstickstoff in der Speicherblase aufgrund der Druckdifferenz automatisch aus und drückt die Sperrflüssigkeit in die Flüssigkeitskammer, um den Zirkulationskreislauf wieder aufzufüllen, um Flüssigkeitsverluste auszugleichen und den Systemdruck in Echtzeit ohne manuelles Eingreifen zu stabilisieren.
Wenn der Dichtungsverschleiß zunimmt oder leichte Leckagen in der Rohrleitung auftreten, führt der übermäßige Verlust an Sperrflüssigkeit dazu, dass der Systemdruck unter den eingestellten Schwellenwert sinkt und der angepasste Druckschalter automatisch einen Alarm auslöst. Das Betriebs- und Wartungspersonal kann über den Flüssigkeitsnachfüllanschluss saubere und kompatible Sperrflüssigkeit nachfüllen, um den Nennsystemdruck schnell wiederherzustellen und den kontinuierlichen und sicheren Betrieb der Ausrüstung sicherzustellen.
Für den langfristig stabilen Betrieb des 53B-Systems sind ein standardisierter Betrieb und eine einheitliche Wartung unerlässlich. Folgende Schwerpunkte sollen bei der täglichen Arbeit im Fokus stehen:
Kurz gesagt, der Kern des Spülplans API PLAN 53B liegt in der unabhängigen Druckstabilisierung durch den Blasenspeicher in Kombination mit dem dreistufigen geschlossenen Kreislaufsystem für zirkulierende Kühlung und Kompensation. Es schützt doppelte Gleitringdichtungen vollständig, indem es durch Vordrucksetzung eine Druckbarriere aufbaut, eine Zwangskühlung über den Pumpring implementiert und einen automatischen Druckausgleich und eine automatische Druckstabilisierung mit dem Druckspeicher erreicht.
