Verhinderung von Überdruckbrüchen bei Kreiselpumpen

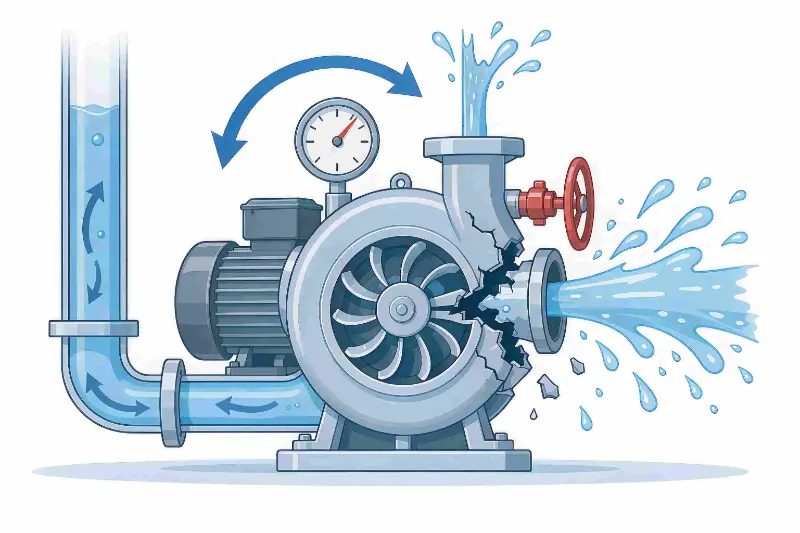

Abbildung: Schematische Darstellung des Druckaufbaus bei geschlossenem Ventil, der durch das Schließen des Auslassventils verursacht wird und zum Bruch des Pumpengehäuses und zum Ausstoß des Mediums führt

Die meisten Brüche im Pumpengehäuse sind auf einen Druckstillstand (Druckaufbau bei geschlossenem Ventil), einen fehlerhaften Fernstart und Ausfälle automatischer Verriegelungen zurückzuführen. Dieser Artikel befasst sich mit manuellen, ferngesteuerten und automatischen Start-/Stopp-Szenarien, um die Ventilüberprüfung, Betriebsabläufe und die Wartung der Instrumentierungsverriegelung zu erläutern und so zu verhindernKreiselpumpeÜberdruckbrüche.Teffikohat der Betriebssicherheit von Kreiselpumpen stets Priorität eingeräumt und bietet umfassende sichere Betriebs- und Wartungsanleitungen für die Gefahr eines Bruchs des Pumpengehäuses. Um solche Vorfälle grundsätzlich zu vermeiden, kann man sich nicht allein auf den Hardware-Schutz verlassen; Ventilüberprüfung, Fernbestätigung und automatisches Verriegelungsmanagement müssen bei jedem Start/Stopp-Vorgang angewendet werden.

Hauptursachen für Pumpenbrüche

Dead-Heading (Betrieb gegen ein geschlossenes Ventil) ist die physische Ursache für die überwiegende Mehrheit der Pumpenkörperbrüche, und automatische Steuerungssysteme verstärken dieses Risiko:

• Beim Starten der Pumpe bei geschlossenen Einlass- und Auslassventilen rührt das Laufrad die eingeschlossene Flüssigkeit kontinuierlich um. mechanische Energie wird in Wärme umgewandelt, die Flüssigkeit verdampft und der Druck steigt und überschreitet innerhalb kurzer Zeit den Nenndruck des Pumpengehäuses;
• Wenn die Pumpe aus der Ferne vom zentralen Kontrollraum aus gestartet wird, können Bediener den Ventilstatus vor Ort nicht bestätigen, was es leicht macht, nach der Wartung blind zu starten, wenn die Ventile nicht zurückgesetzt wurden;
• Beim füllstandsgesteuerten automatischen Anlauf können die Leitungsventile zur Wartung noch geschlossen sein und die Pumpe läuft dann unter Druck, ohne dass jemand vor Ort ist;
• Verriegelungen bei geringem Durchfluss und hoher Temperatur, die über einen längeren Zeitraum nicht kalibriert sind, bieten keinen Schutz und das System kann sich nach einem Überdruck nicht automatisch abschalten und den Druck entlasten.

Fallstudie zu einem Industrieunfall

In einer kleinen bis mittelgroßen Lagertankanlage für chemische Rohstoffe stellte das Wartungsteam nach Abschluss der Wartung einer Lagertank-Transfer-Kreiselpumpe die Ausrüstung wieder her, vergaß jedoch, das Auslassventil zu öffnen, und schaltete die Pumpe dann in den automatischen Modus. Die Pumpe startete und stoppte automatisch auf der Grundlage von Tankfüllstandssignalen, ohne dass jemand vor Ort war. Wenn der Tankfüllstand den eingestellten Auslösewert erreichte, startete das SPS-System automatisch die Kreiselpumpe. Die Flüssigkeit in der abgedichteten Pumpenkammer wurde vom Laufrad kontinuierlich bewegt; Innerhalb von nur 90 Sekunden erhitzte sich das Medium schnell, verdampfte und der Druck in der Pumpe stieg weiter an. Da die Low-Flow-Verriegelung der Anlage über zwei Jahre lang nicht kalibriert worden war, blieb der Sensor hängen und versagte, und es wurde kein Abschaltschutz ausgelöst. Schließlich brach das Pumpengehäuse und das Hochtemperaturmedium spritzte nach außen, zerstörte die Ausrüstung vor Ort und erzwang eine Notabschaltung der Produktionslinie, was zu erheblichen Reparatur- und Ausfallzeitverlusten führte. Der Untersuchungsbericht nach dem Vorfall identifizierte zwei Hauptursachen: Das Versäumnis, den Ventilstatus vor Ort nach der Wartung erneut zu überprüfen, und die Tatsache, dass die Sicherheitsverriegelung lange Zeit ohne Funktionsprüfung war.

Fazit: Unbeaufsichtigter Betrieb + nicht zurückgesetzte Ventile + fehlerhafte Verriegelungen – der Bruch resultierte nur aus der Kombination dieser drei Faktoren und hätte vermieden werden können, wenn einer von ihnen kontrolliert worden wäre.

Manueller Pumpenstart vor Ort: Die Überprüfung der Ventilposition ist die erste Verteidigungslinie

Überprüfen Sie den Status aller Ventile genau

Vor dem Starten der Pumpe muss jedes Leitungsventil Punkt für Punkt bestätigt werden, um einen Start bei geschlossenen Ventilen zu verhindern:

• Hauptprozessleitung: Halten Sie das Saugventil vollständig geöffnet, um sicherzustellen, dass die Flüssigkeit reibungslos in die Pumpenkammer gelangt.
• Halten Sie alle Hilfsventile wie Entlüftungsventile, Ablassventile und Abblaseventile geschlossen;
• Öffnen Sie das Entlüftungsventil des Pumpenkörpers, um das Ansaugen und Entlüften abzuschließen, entfernen Sie die gesamte Luft aus der Pumpe und verhindern Sie Kavitation und Trockenlauf.
• Halten Sie das Auslassventil leicht geöffnet oder vollständig geschlossen; Starten Sie die Pumpe niemals, wenn Einlass und Auslass gleichzeitig blockiert sind.

Integrieren Sie Ventilprüfungen in eine standardisierte Checkliste

Die offenen/geschlossenen Ventilpositionen sind kritische Kontrollpunkte zur Gewährleistung eines sicheren Pumpenbetriebs und müssen in den Arbeitsanweisungen für die Ausrüstung und in den Start-Checklisten formalisiert werden. Die Bediener sollten jeden Punkt durch Abhaken bestätigen, wodurch die Abhängigkeit von der Erfahrung entfällt und menschliches Versagen durch institutionelle Kontrollen reduziert wird.

Fernstart der Zentralsteuerungspumpe: Ein Bestätigungsschritt vor Ort ist unerlässlich

Der Fernstart ist ein Hochfrequenzszenario für Druckaufbaubrüche; Sich ausschließlich auf den zentralen Kontrollbildschirm zu verlassen, kann die tatsächlichen Bedingungen vor Ort nicht bestätigen:

• Bevor die Leitwarte einen Startbefehl erteilt, darf die Pumpe nicht mit einem einzigen Klick gestartet werden;
• Wenn Bediener nicht vor Ort sein können, um die Ventile zu überprüfen, muss ein Inspektor vor Ort beauftragt werden, der physisch bestätigt, dass alle Ventile in die richtige Position zurückgesetzt wurden;
• Erst nach Erhalt der Bestätigung vor Ort kann die zentrale Steuerung den Startbefehl erteilen und so eine Diskrepanz zwischen dem Steuerbildschirm und dem tatsächlichen Ventilstatus vor Ort verhindern.

Automatische Start-/Stopp-Pumpen: Konzentrieren Sie sich darauf, zu verhindern, dass Ventile nach der Wartung nicht zurückgesetzt werden

Viele Tankentleerungspumpen sind auf Füllstandsinstrumente und SPS-Programme für den automatischen Start/Stopp angewiesen und laufen unbeaufsichtigt, was das Risiko noch erhöht.

Vor der Aktivierung des automatischen Modus ist eine erneute Inspektion vor Ort erforderlich

Nach Wartungs- oder Rohrleitungsarbeiten und vor dem Wechsel in den automatischen Steuermodus müssen alle Ventile vor Ort noch einmal überprüft werden: Einlassventil vollständig geöffnet, Auslassventil in der voreingestellten Startposition und alle Entlüftungsventile geschlossen. Typisches Risikoszenario: Wenn der Tankfüllstand einen Höchststand erreicht, startet das automatische Steuersystem die Pumpe, das Nachwartungs-Ablassventil bleibt jedoch geschlossen, was direkt zu einem Druckaufbau im Leerlauf führt, der innerhalb kurzer Zeit zum Bruch des Pumpengehäuses führt.

Verlassen Sie sich auf Instrumentierungsverriegelungen, um die Lücke beim unbeaufsichtigten Betrieb zu schließen

Um zu verhindern, dass die Pumpe bei geschlossenen Leitungsventilen automatisch startet, muss ein vollständiger Satz Instrumentierungsschutzvorrichtungen installiert werden:

• Verriegelung bei geringem Durchfluss: Sie überwacht den Leitungsdurchfluss; Wenn der Durchfluss über einen längeren Zeitraum hinweg anhält, wird dies als Stillstandsbetrieb erkannt und die Motorleistung automatisch abgeschaltet.
• Hochtemperaturverriegelung: Sie überwacht die Temperatur des Pumpengehäuses; Wenn der Temperaturanstieg durch den Druckaufbau den Schwellenwert erreicht, schaltet er sich sofort ab, um zu verhindern, dass die Flüssigkeit verdampft und unter Druck gesetzt wird.
• Überdrucksperre: Wenn der Auslassdruck den Grenzwert überschreitet, löst sie eine Abschaltung aus und sorgt in Verbindung mit dem Sicherheitsventil für doppelten Schutz.
• Routinemäßige Wartungstests: Kalibrieren Sie das Verriegelungssystem nach einem festen monatlichen Zeitplan, simulieren Sie Nulldurchfluss- und Überdruckbedingungen und bestätigen Sie, dass die Schutzfunktionen korrekt funktionieren, wodurch die Sicherheitslücken beseitigt werden, die durch blockierte Sensoren und fehlgeschlagene Verriegelungsprogramme verursacht werden.

Hardware-Rücklaufsperre: Duale Software- und Hardware-Schutzmaßnahmen gegen Bruch des Pumpenkörpers

Betriebskontrollen bekämpfen menschliches Versagen, während der Hardware-Schutz die letzte Sicherheitslinie darstellt:

• Installieren Sie am Pumpenauslass ein Sicherheitsventil oder eine Berstscheibe, die bei Überdruck automatisch den Druck entlastet und den hohen Druck in der Pumpe ablässt.
• Installieren Sie eine Rezirkulationsleitung mit minimalem Durchfluss, um zu verhindern, dass die Pumpe bei geringem Durchfluss längere Zeit leer läuft und die Flüssigkeit überhitzt.
• Verwenden Sie beim Transport brennbarer oder explosiver Medien einen explosionsgeschützten Motor, stellen Sie eine ordnungsgemäße statische Erdung sicher und verhindern Sie eine chemische Explosion nach dem Austreten des Mediums.
• Führen Sie regelmäßig Wandstärkenprüfungen durch und ersetzen Sie Pumpengehäuse, die durch Korrosion dünner geworden sind oder Risse entwickelt haben, umgehend, um einen vorzeitigen Bruch aufgrund einer verringerten Drucktragfähigkeit des Gehäuses zu vermeiden.

Häufige Missverständnisse im täglichen Betrieb und bei der Wartung

• Irrtum: Nur der manuelle Start muss gesteuert werden; Bei automatischen Pumpen ist keine Inspektion vor Ort erforderlich. Beim automatischen Start/Stopp gibt es keine manuelle Überwachung, und das Risiko eines Ausfalls durch unvollständige Ventilinspektion und -rückstellung ist tatsächlich größer. Ventile müssen vor Ort erneut überprüft werden, bevor der Automatikmodus aktiviert wird.
• Missverständnis: Sobald die Verriegelungen installiert sind, ist keine weitere Aufmerksamkeit erforderlich. Verunreinigungen können leicht Druck- und Durchflusssensoren blockieren; Ein längerer Mangel an Tests führt zu einem Ausfall der Verriegelung, sodass das System bei Überdruck nicht automatisch abschalten kann.
• Missverständnis: Ein kurzzeitiges, funktionsloses Anlaufen ist keine große Sache. In einer versiegelten Pumpenkammer erhitzt sich die Flüssigkeit und verdampft innerhalb von zehn Sekunden, der Druck steigt stark an und der Vorfall entwickelt sich extrem schnell.

Zusammenfassung: So verhindern Sie einen Bruch des Pumpenkörpers

Das gesamte Schutzsystem besteht aus drei Schichten:

• Schicht 1 – Betriebskontrolle:Überprüfen Sie die Ventile Stück für Stück bei der Inbetriebnahme vor Ort; Die Ferninbetriebnahme muss mit einer Vor-Ort-Bestätigung gekoppelt sein; Führen Sie eine erneute Überprüfung des Ventils durch, bevor Sie den Automatikmodus aktivieren. und formalisieren Sie die Prüfpunkte in einer schriftlichen Checkliste;
• Schicht 2 – Schutz durch automatische Steuerung:Rüsten Sie Verriegelungen für geringe Durchflussmengen, hohe Temperaturen und Überdrücke aus; halten Sie sich an regelmäßige Tests; und vermeiden Sie unnötigen Leerlauf bei unbeaufsichtigtem Betrieb;
• Schicht 3 – Hardware-Backstop:Installieren Sie Druckentlastungseinrichtungen und Rückführungsleitungen und prüfen Sie das Pumpengehäuse regelmäßig auf Korrosion.

Bei den meisten Ausfällen von Kreiselpumpen handelt es sich nicht um Probleme mit der Gerätequalität, sondern um das Ergebnis einer Fehlfunktion der Ventile in Kombination mit einem Versagen des Schutzes der automatischen Steuerung.Teffikoempfiehlt Unternehmen, das Sicherheitsmanagement für die drei Start-/Stopp-Modi – manuell, ferngesteuert und automatisch – zu standardisieren, einen vollständigen Prozesssicherheitsschutz zu implementieren und die Produktionssicherheitsrisiken, die durch einen Überdruckbruch im Pumpengehäuse entstehen, kontinuierlich zu reduzieren.
