Einführung in die OH -Reihe von Zentrifugalpumpen

Im Bereich des Industriefluidtransports spielen Zentrifugalpumpen eine entscheidende Rolle. DerOH -Reihe von Cantilever -Zentrifugalpumpenwerden gemäß dem API 610 -Standard entwickelt, der aus sechs Modellen besteht, die jeweils den unterschiedlichen Anforderungen verschiedener Branchen erfüllen.

Horizontale einstufige Auslegerpumpen (OH1, OH2)

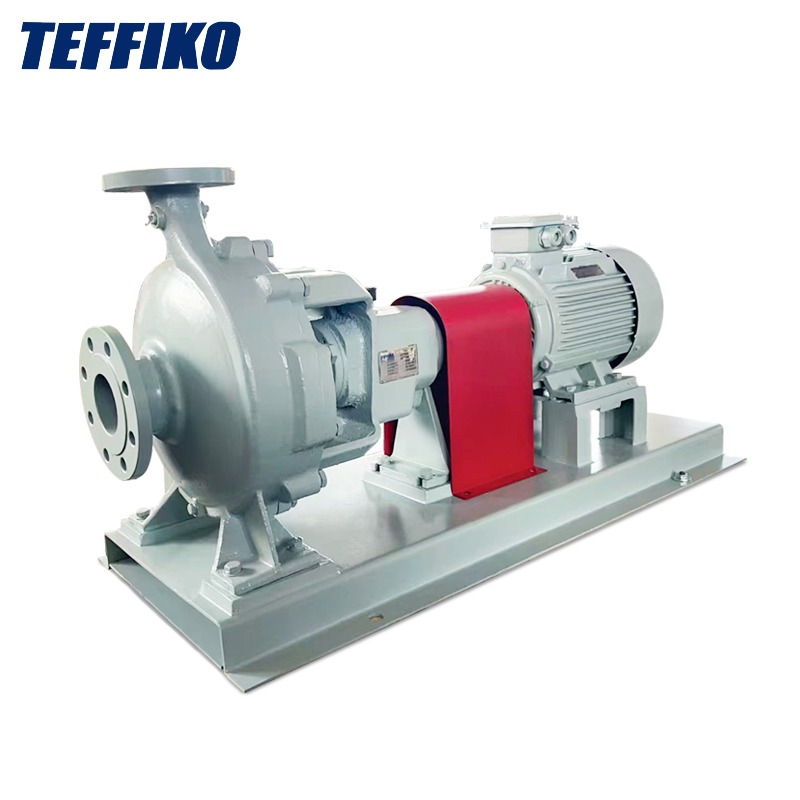

• OH1: Es wird ein Endantrags- und Top-Outlet-Design verwendet. Der Pumpenkörper hat einen einstufigen radialen Split-Typ und ist auf den Basisfüßen installiert. Der Sauganschluss ist horizontal axial und der Entladungsanschluss senkrecht nach oben und in den Pumpenkörper integriert. Das Laufrad ist mit einer Ausgleichsstruktur und den Lagern ausgestattet, um die axiale Kraft auszugleichen. Die Wellendichtungskammer ist in die Pumpenabdeckung integriert und ein Wasserkühlmantel kann optional hinzugefügt werden. Es wird oft verwendet, um saubere oder ätzende Medien zu transportieren.
• OH2: Auch eine horizontale einstufige Cantilever-Pumpe verwendet die Mittellinienstütze. Im Vergleich zu OH1 hat es eine bessere Stabilität im Umgang mit thermischen Expansion und Kontraktion und kann eine breitere Vielfalt komplexer Medien transportieren.

Vertikale Pipeline -Pumpen (OH3, OH4, OH5)

• OH3: Mit einer unabhängigen Lagerhalterung sind die Einlass- und Auslassdurchmesser gleich und befinden sich in der gleichen Mittellinie. Es kann in der Pipeline wie ein Ventil mit einer kompakten Form installiert werden und im Freien verwendet werden. Es ist geeignet, um saubere oder partikelhaltige, brennbare, explosive und andere Medien zu transportieren.
• OH4: Angetrieben von einer starren Kupplung sorgt es für die operative Präzision der Pumpe. Die Arten von Medien, die sie transportieren können, und ihre Anwendungsszenarien sind ungefähr die gleichen wie die von OH3.
• OH5: Mit einem koaxialen Design hat es eine kompaktere Struktur, die offensichtliche Vorteile in Chemieanlagen mit begrenztem Raum zeigt. Die transportierten Medien- und Anwendungsszenarien ähneln denen von OH3.

OH6 Zentrifugalpumpe

OH6 ist in ein Hochgeschwindigkeitsgetriebe integriert, sodass es hohe Rotationsgeschwindigkeiten erzielen kann. Es ist geeignet, um saure, alkalische und partikuläre flüssige Medien zu transportieren und in Szenarien wie Hydrocracking, die hohe Durchflussraten und Köpfe erfordern, hervorragend zu tun.
