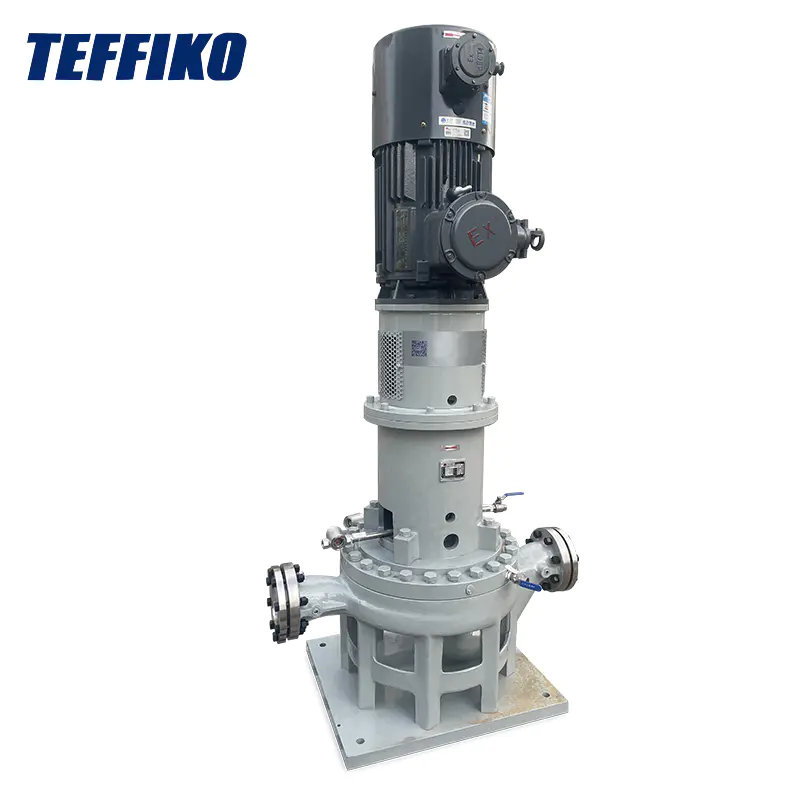

API OH3 vertikale chemische Prozesspumpen

Die TEFFIKO TGDP -Serie von API OH3 Cantilever vertikaler Zentrifugalpumpen eignen sich zum Transport sauberer oder leicht kontaminierter Medien. Mit einem kompakten vertikalen Layout ist der Motor direkt an den Pumpenkörper angeschlossen und reduziert den Bodenbereich im Vergleich zu horizontalen Pumpen um 60%.

● Laufrad: Es verfügt über eine einzelne Saug-, radiale und geschlossene Typstruktur, die mit austauschbaren Laufradverschleißringen und Gehäuseverschleißringen ausgestattet ist, wodurch die Kosten für Ersatzteile der Wartung gespeichert werden können.

● Wellenversiegelung: Abhängig von verschiedenen Arbeitsbedingungen können Packdichtungen flexibel ausgewählt werden.

● Pumpenkörper: Radial geteilt, mit einer eingeschränkten Dichtung zwischen dem Pumpenkörper und der Pumpenabdeckung versiegelt. Pumpenkörper mit einem Durchmesser von über 80 mm verfolgen ein doppeltes Voltedesign.

● Pumpenabdeckung: Bei Bedarf kann eine Kühlkammer konfiguriert werden, um die Wellendichtungskammer abzukühlen.

● Lager: Mit Fett geschmiert, befindet sich eine Fettfüllbecher auf der Lagerabdeckung, und die Lagerhalterung ist normalerweise ohne Kühlfunktion gestaltet.

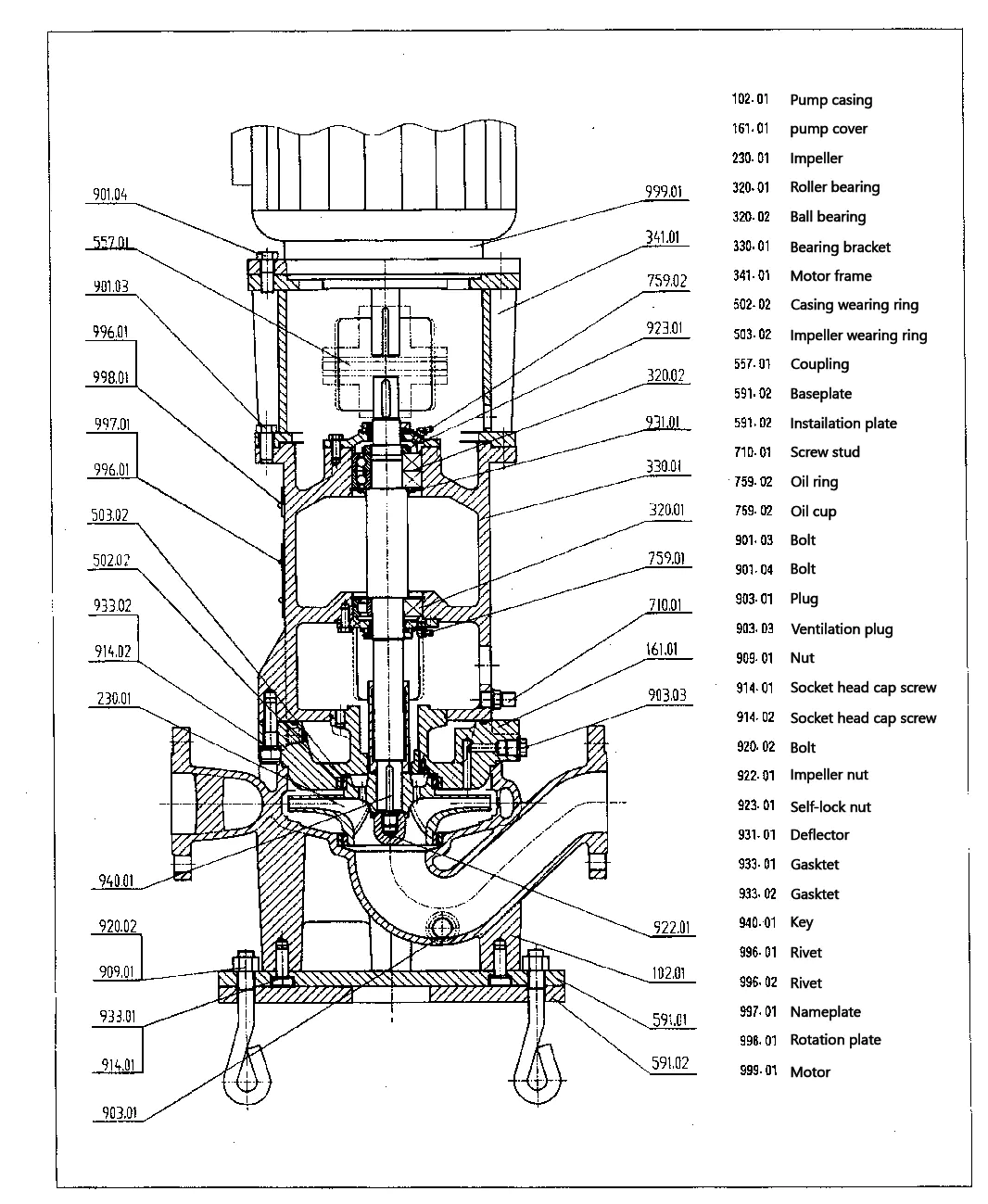

Vertikaler chemischer Prozesspumpenschema -Diagramm

Anwendungsbereiche

1. Kryogene Fabriken: Wird zum Transport kryogener Medien wie flüssiges Ammoniak und flüssigem Stickstoff verwendet. Die Pumpe verfügt über eine ausgezeichnete Versiegelungsleistung und kann sich an niedrige Temperaturumgebungen anpassen, um sicherzustellen, dass das Kühlsystem ordnungsgemäß funktioniert, eine niedrige Temperaturumgebung aufrechterhalten und die Gefrier- und Lagerqualität von Lebensmitteln garantiert.

2. Kohleabbauindustrie: Wird zum Umgang mit Minenwasser mit Verunreinigungen und korrosiven Substanzen verwendet. Die Pumpe ist Verschleiß - resistent, Korrosion - resistent und hat eine große Durchflussrate, um die Sicherheit des Kohleabbaus zu gewährleisten. Es wird auch im Kohlewaschen verwendet, um die effiziente Trennung zu unterstützen.

3. Kraftwerke: Verwendet für Kesselwasser - Make - bis zum Wasserbedarf; Wird in der Entschwefelungs- und Denitrationssysteme verwendet, um die schädlichen Gasemissionen zu verringern. Mit stabiler Leistung sorgt es für den kontinuierlichen Betrieb von Kraftwerken.

4. Marineindustrie: Die vertikale Zentrifugalpumpe ist gegen Meerwasserkorrosion beständig. Es kann verschiedene Medien auf Offshore -Plattformen transportieren und zur Übermittlung von Meerwasser und Süßwasser während der Meerwasserentsalzung verwendet.

Arbeitsbedingungen

● Durchflussrate: 2 - 2600 m³/h

● Kopf: 0 - 250 m

● Druck: ≤ 2,5 MPa

● Temperatur: - 20 ° C - 250 ° C

● Maximale Drehzahl: 2900 U/min/min
