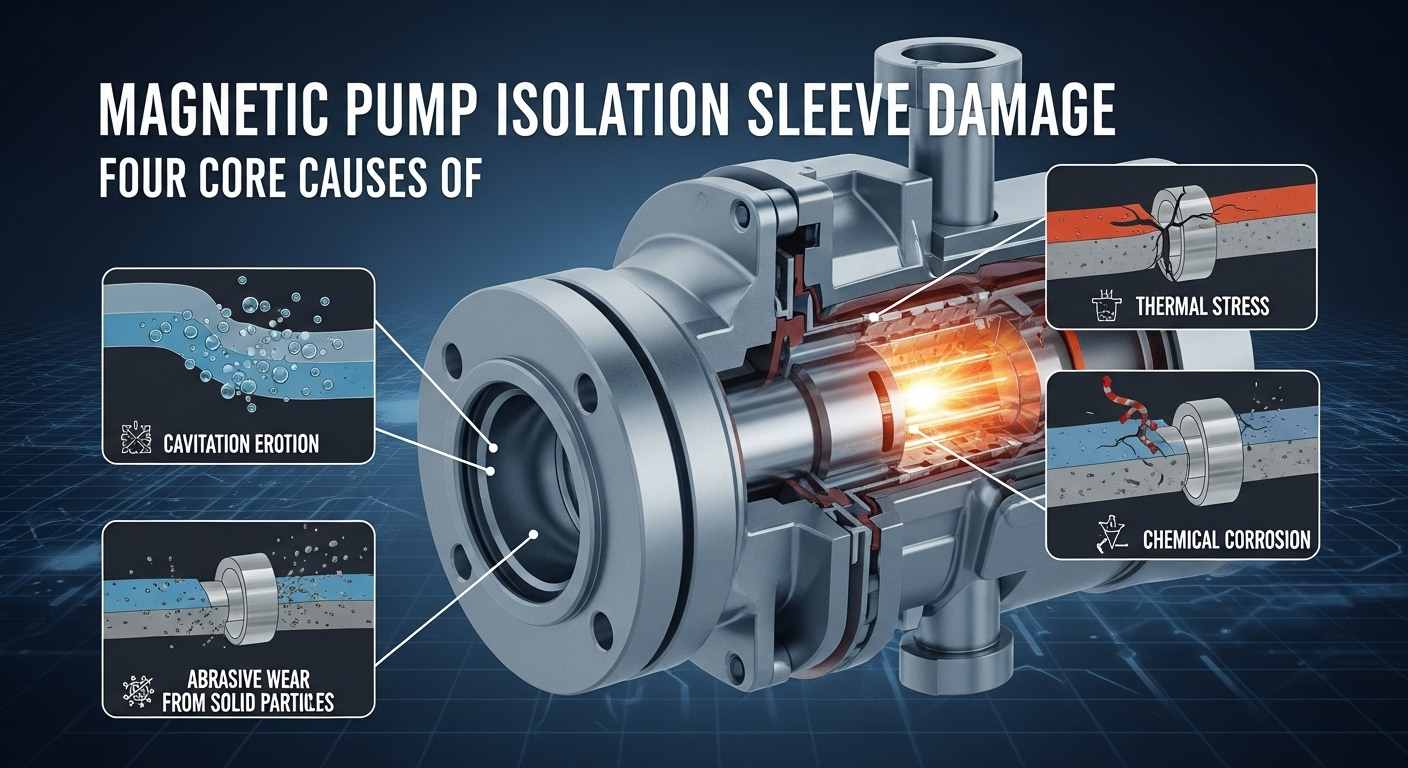

Vier Hauptursachen für Schäden an der Isolierhülse der Magnetpumpe

Schäden an derMagnetpumpeIsolierhülsen stellen ein großes Sicherheitsrisiko beim Transport chemischer Flüssigkeiten dar. Basierend auf der technischen Praxis analysiert dieser Artikel eingehend die Schadensmechanismen der Isolierhülse, die durch Hartpartikelverschleiß, Trockenlaufschmierungsversagen, Schwankungen der Betriebsbedingungen und Kavitation verursacht werden, und bietet Präventionslösungen auf professionellem Niveau, um die Betriebsstabilität von Magnetpumpen zu verbessern.

I. Magnetische Fremdkörper und harte Partikel

Dies ist die direkteste und häufigste Ursache für physischen Verschleiß der Isolierhülse. Zwischen dem inneren und äußeren Magnetrotor einer Magnetpumpe besteht ein starkes Magnetfeld und ihre internen Strömungskanäle sind präzise.

Schadensmechanismus:

1. Magnetische Fremdkörper: Magnetische Verunreinigungen wie Eisenspäne und Schweißschlacke im transportierten Medium werden stark an den Oberflächen der inneren und äußeren Magnetrotoren adsorbiert. Während sich der innere Magnetrotor mit hoher Geschwindigkeit dreht, kratzen diese Partikel kontinuierlich an der Innenwand der stationären Isolierhülse wie rotierende Schneidköpfe mit hoher Geschwindigkeit, wodurch die Wandstärke allmählich dünner wird und sich schließlich abnutzt.
2. Harte Partikel: Wenn das Medium nichtmagnetische harte Partikel (z. B. Katalysatorpulver, Kristalle) enthält, scheuern und verschleißen diese die Isolierhülse und die Gleitlager unter dem Antrieb der Flüssigkeit. Wie in Ihren Referenzmaterialien erwähnt, kann dies leicht dazu führen, dass die Isolierhülse „zerkratzt oder durchgeschnitten“ wird.

Häufige Auslöser:

• Unvollständige Reinigung von Systemleitungen oder Lagertanks nach der Installation oder Wartung.
• Das Transportgut selbst enthält ferromagnetische oder harte Verunreinigungen.

Präventionsstrategien:

Stellen Sie sicher, dass Sie am Pumpeneinlass hochpräzise Filter (ggf. Magnetfilter) installieren und strenge regelmäßige Reinigungs- und Inspektionssysteme festlegen.

II. Trockene Reibung und unzureichender Durchfluss

Die Schmierung und Kühlung von Magnetpumpen erfolgt ausschließlich durch die transportierte Flüssigkeit. Jede Operation ohne Flüssigkeit ist tödlich.

Schadensmechanismus:

Wenn sich kein Medium in der Pumpe befindet oder der Mediumdurchfluss zu gering ist, verliert das Gleitlager an Schmierung und Kühlung, was zu Trockenreibung bei hoher Geschwindigkeit führt. Dadurch entsteht in kurzer Zeit eine enorme Hitzeentwicklung, die dazu führt, dass das Lager zunächst „durchbrennt“. Diese Wärme wird schnell an die angrenzende Isolierhülse weitergeleitet: Bei nichtmetallischen Isolierhülsen führt sie zum Schmelzen und Verkohlen; Bei metallischen Isolierhülsen kann es zu Verformung oder Entmagnetisierung und schließlich zum Totalausfall kommen.

Häufige Auslöser:

1. Zu niedriger Flüssigkeitsstand im Lagertank, was zu Pumpenkavitation führt.
2. Einlassventil nicht geöffnet, Auslassventil zu stark geschlossen oder Rohrleitung verstopft.
3. Unzureichendes Ansaugen und Entlüften vor der Inbetriebnahme.

Präventionsstrategien:

Installieren und aktivieren Sie ineinandergreifende Schutzvorrichtungen wie Füllstandsmesser und Durchflussmesser, um eine automatische Pumpenabschaltung bei niedrigem Flüssigkeitsstand oder niedriger Durchflussrate zu erreichen. Befolgen Sie strikt die Betriebsanweisungen und stellen Sie sicher, dass die „Vorbereitung“ vor dem Start abgeschlossen ist.

III. Kavitationsphänomen

Kavitation ist ein „unsichtbarer Killer“ von Magnetpumpen mit enormer und unmerklicher Zerstörungskraft.

Schadensmechanismus:

Wenn der Pumpeneinlassdruck zu niedrig ist, kocht die Flüssigkeit aufgrund des lokalen Unterdrucks am Laufrad und an anderen Stellen und erzeugt eine große Anzahl von Blasen. Wenn diese Blasen mit der Flüssigkeit in den Hochdruckbereich fließen, platzen sie sofort und erzeugen eine Aufprallkraft von Tausenden von Atmosphären und örtlich hohe Temperaturen.

1. Schlagen Sie direkt auf die Oberfläche der Isolierhülse und verursachen Sie Lochfraß und Ermüdungsschäden.
2. Kavitation führt zu starken Vibrationen der Pumpe, die das hydraulische Gleichgewicht ernsthaft schädigen und zu Kettenschäden an einer Reihe von Komponenten wie Lagern, Rotoren und Laufrädern führen. Auch bei starken Vibrationen und unregelmäßiger Beanspruchung neigt die Isolierhülse zu Rissen.

Häufige Auslöser:

• Unangemessene Auslegung der Pumpeneinlassleitung, was zu einem übermäßigen Widerstand führt.
• Die Temperatur des transportierten Mediums ist zu hoch und liegt nahe am Siedepunkt.
• Unzureichende Ansaugung mit großer Restgasmenge im System.
• Unzureichender Flüssigkeitsstand am Einlass (NPSHa < NPSHr).

Präventionsstrategien:

Optimieren Sie das Design der Einlassleitung, reduzieren Sie die Durchflussrate und stellen Sie einen ausreichenden Tankdruck oder eine ausreichende Flüssigkeitsstandhöhe sicher. Vermeiden Sie den Betrieb bei Temperaturen nahe dem Siedepunkt des Mediums.

IV. Schwankungen der Betriebsbedingungen und unsachgemäßer Betrieb

Magnetpumpen sind Präzisionsgeräte und ihr stabiler Betrieb hängt von stabilen Betriebsbedingungen ab. Starke Schwankungen der Betriebsbedingungen können ihr präzises mechanisches Gleichgewicht beeinträchtigen.

Schadensmechanismus:

1. Hydraulisches Ungleichgewicht: Die Axialkraft von Magnetpumpen wird normalerweise automatisch durch den Hydraulikdruck ausgeglichen. Wenn Betriebsparameter wie Ausgangsdruck und Durchflussmenge stark schwanken, wird dieses präzise Gleichgewicht sofort gestört. Dies führt dazu, dass das Gleitlager und der Anlaufring enorme, nicht ausgelegte axiale und radiale Kräfte aufnehmen, was den Verschleiß beschleunigt oder direkt Schäden verursacht. Eine Beschädigung des Lagers wirkt sich unmittelbar auf die Stabilität der Rotorbaugruppe aus und führt zu Reibungs- oder Kollisionsschäden an der Isolierhülse.
2. Chemische und physikalische Überlastung: Falsche Auswahl des Isolierhülsenmaterials, das der Korrosion des Mediums nicht standhalten kann; oder ein Betrieb außerhalb der vorgesehenen Druck- und Temperaturbedingungen beschleunigt die Alterung, das Kriechen oder die Versprödung des Materials und führt letztendlich zu Schäden.

Häufige Auslöser:

• Häufige und große Schwankungen der Systemparameter wie Druck und Durchflussmenge.
• Nichtbeachtung der Betriebsabläufe, willkürliches Öffnen und Schließen von Ventilen, was zu Wasserschlägen oder Druckstößen führen kann.
• Fehler bei der frühen Auswahl, nicht vollständige Berücksichtigung aller Parameter wie Medienkorrosion, Temperatur und Druck.

Präventionsstrategien:

Versuchen Sie, die Pumpe in der Nähe des Auslegungspunkts stabil laufen zu lassen, vermeiden Sie häufiges An- und Abschalten und umfangreiche Anpassungen der Betriebsbedingungen. Kommunizieren Sie während der Auswahlphase umfassend mit dem technischen Personal und stellen Sie die detailliertesten und genauesten Betriebszustandsdaten bereit.

Abschluss

Zusammenfassend ist das Scheitern derMagnetpumpeIsolierhülsen sind nicht nur ein Materialproblem, sondern auch ein systemtechnisches Problem, das mittlere Sauberkeit, Rohrleitungsdesign, Betriebssteuerung und Wartungsspezifikationen umfasst. Als innovative Marke, die sich auf leistungsstarke, leckagefreie Flüssigkeitsübertragungslösungen konzentriert,Teffikohält sich stets an die Kernkonzepte „Zuverlässigkeit, Intelligenz und Umweltfreundlichkeit“ und bietet ein umfassendes Sortiment an korrosionsbeständigen Magnetpumpenprodukten für die Chemie-, neue Energie- und Erdölindustrie.
