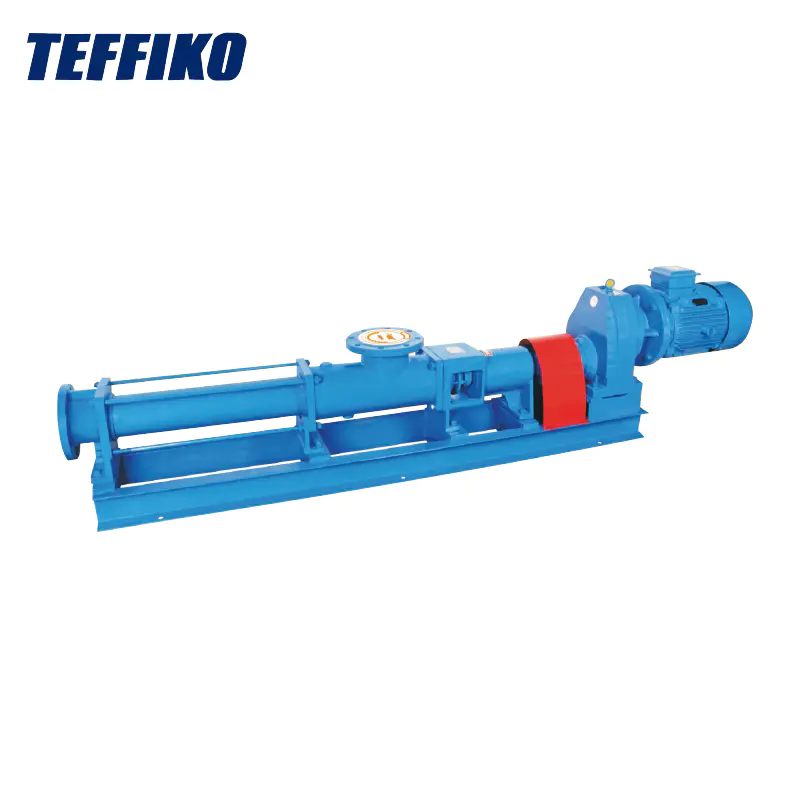

Die einzelnen Schraubenpumpen von Teffike General Typ sind für die folgenden Arbeitsbedingungen geeignet:
● Transport von Hochviskositätsmedien: Die Viskosität der Medien liegt je nach Größe der Pumpe von 20.000 bis 200.000 MPa.
● Transport von Medien mit festen Partikeln oder Fasern: Die maximale Partikelgröße beträgt 16 mm, die längste Faserlänge beträgt 100 mm. Der feste Phasengehalt beträgt im Allgemeinen 40%, und wenn der Feststoff in den Medien in Pulverform ist, kann er 60% oder sogar höher erreichen.
● Kontinuierlicher und stabiler Transport: Es gibt keine regelmäßige Druckschwankungen wie die von Hubkolbenpumpen.
● Niedriger Agitationstransport: Es schädt die inhärente Struktur der Medien nicht.
● Erfüllen Sie niedrige Lärmanforderungen.
Strukturdiagramme der Einzelschraubpumpe

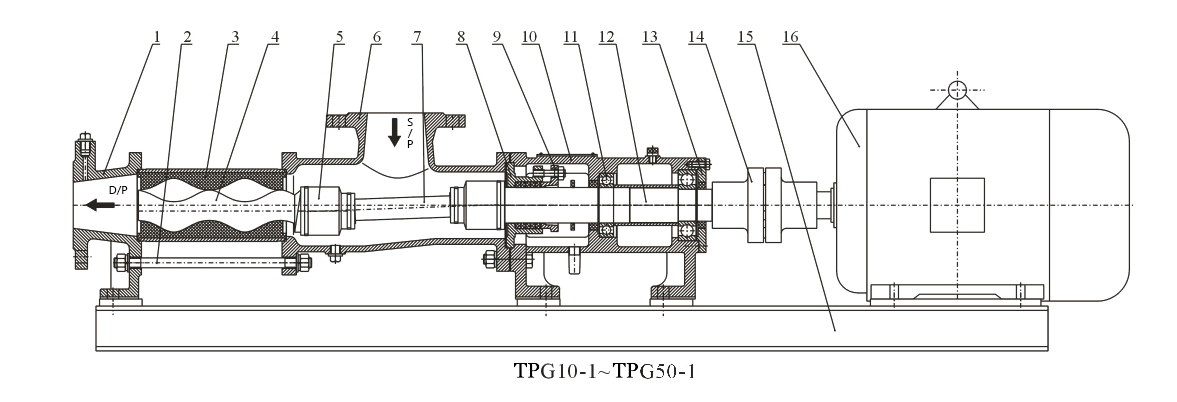

1.Disharge Karosserie 2.Tie -Stange 3.Stator 4. Schaftschacht 5.Universal -Gelenkanordnung 6. Feed -Körper

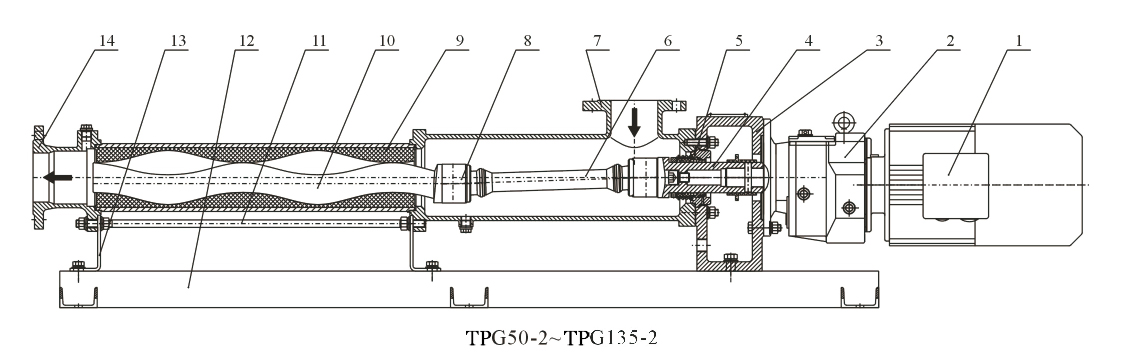

1. MOTOR 2.GEARBOBS 3. Tragende Rahmenkomponente 4. Packungsdichtungskomponente 5. EXTERESSIERENSCHALTE 6.Universal -Gelenkkomponente 7. Sendungskammer 8. Connecting -Stange 9.Stator 10.Rotor 11.Tie Stange 12.Base 13.Support Füße 14.Disharge -Körper

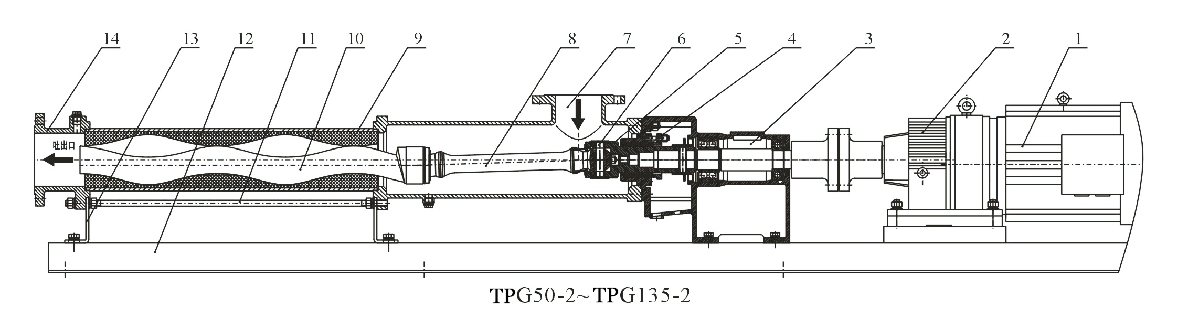

1. MOTOR 2.GEARBOX 3. DIRECT-Connection-Stütze 4. Ausdauerwelle 5. Mechanische Versiegelungsbaugruppe 6. Connecting Stab 7.Suktionskammer 8.Universal-Gelenkanordnung 9.Stator 10.Rotor 11.Tie Stange 12.Base 13. Support Feet 14.Disieary Body
Anwendungsfelder
● Umweltschutzgebiet: Geeignet für den Transport von industriellem und häuslichem Abwasser sowie Schlamm - beladenes turbisches Wasser, das feste Partikel und kurze Fasern enthält.
● Schiffbauindustrie: Wird für die Schiffsreinigung und den Transport von Medien wie Ölmischungen, Ölschlamm und fettiges Abwasser verwendet.
● Erdölindustrie: Transport von Rohöl, Öl - Wassermischungen und Kohlenbett Methan - Wassermischungen.
● Pharmazeutische und tägliche chemische Industrie: Kann verschiedene viskose Aufschlämmungen, Emulsionen und Salben - Typ Kosmetik vermitteln.
● Lebensmittelkonservenindustrie: Kann viskose Stärke, essbare Öle, Honig, Marmeladen und Cremes transportieren.
● Brauindustrie: Geeignet für den Transport fermentierter viskoser Schläge, dicke Distillerkörner, Rückstände von Lebensmitteln und Schleimflüssigkeiten mit verschiedenen festen Klumpen.
● Bauindustrie: Wird zum Sprühen und Transport von pastösen Substanzen wie Zementmörtel, Limettenmörser und Beschichtungen verwendet.
● Bergbauindustrie: Entwässert Grundwasser und Aufschlämmung - beladenes Abwasser mit festen Partikeln in Minen am Boden.
● Chemische Industrie: Die Helical -Pumpe transportiert verschiedene Suspensionen, Öle, kolloidale Slurries und Klebstoffe.
● Druck und Papier - Industrie machen: Kann hohe Viskositäts -Tinten und PVC -Plastikpasten für Tapeten vermitteln.
● Industriekessel und Kraftwerke: Die Spiralpumpe wird zum Transport von Kohle - Wasserschlamm verwendet.
Leistungsparametertabellen
| NEIN | Pumpenmodell | Fluss m³/h | Druck MPA | Nenndrehzahldrehzahl | Motorleistung kW | Nlet -Durchmesser mm | Outlet -Kaliber mm | Funktion |
| 1 | TPG10-1-V | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | Tpg13-1-v | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 3 | TPG15-1-V | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | Transport Pam |
| 4 | TPG20-1-V | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | Transport Pam |
| 5 | TPG25-1-V | 2 | 0.6 | 960 | 1.5 | 32 | 25 | Transportschlamm |
| 6 | TPG30-1-V | 5 | 0.6 | 960 | 2.2 | 50 | 40 | Transportschlamm |
| 7 | TPG35-1-V | 8 | 0.6 | 960 | 3 | 65 | 50 | Transportschlamm |
| 8 | TPG40-1-V | 12 | 0.6 | 960 | 4 | 80 | 65 | Transportschlamm |
| 9 | TPG50-1-V | 20 | 0.6 | 960 | 5.5 | 100 | 80 | Transportschlamm |
| 10 | Tpg60-1-v | 30 | 0.6 | 960 | 11 | 125 | 100 | Transportschlamm |
Auswahl der TPG-Typ-Pumpe mit 8-poligen Motor (Niedrigspannungsstufe Schlammeinlasspumpe)
| NEIN | Pumpenmodell | Fluss m³/h | Druck MPA | Nenndrehzahldrehzahl | Motorleistung kW | Einlassdurchmesser mm | Outlet -Kaliber mm | Funktion |
| 1 | TPG10-1-V | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | Tpg13-1-v | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 3 | TPG15-1-V | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 4 | TPG20-1-V | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 5 | TPG25-1-V | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | Transportschlamm |
| 6 | TPG30-1-V | 4 | 0.6 | 720 | 2.2 | 50 | 40 | Transportschlamm |
| 7 | TPG35-1-V | 6 | 0.6 | 720 | 2.2 | 65 | 50 | Transportschlamm |
| 8 | TPG40-1-V | 9 | 0.6 | 720 | 3 | 80 | 65 | Transportschlamm |
| 9 | TPG50-1-V | 15 | 0.6 | 720 | 4 | 100 | 80 | Transportschlamm |
| 10 | Tpg60-1-v | 25 | 0.6 | 720 | 7.5 | 125 | 100 | Transportschlamm |
| 11 | TPG70-1-V | 40 | 0.6 | 720 | 11 | 150 | 125 | Transportschlamm |
| 12 | TPG85-1-V | 50 | 0.6 | 720 | 15 | 150 | 150 | Transportschlamm |
| NEIN | Pumpenmodus | Fluss m³/h | Druck MPA | Nenndrehzahldrehzahl | Motorleistung kW | Nlet -Durchmesser mm | Outlet -Kaliber mm | Funktion |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Transportschlamm |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Transportschlamm |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Transportschlamm |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Transportschlamm |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Transportschlamm |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Transportschlamm |
Auswahl der TPG-Typ-Pumpe mit 8-poligen Motor (niedrigspannte Zweitstättenschlammpumpe)
| NEIN. | Pumpenmodell | Fluss m³/h | Druck MPA | Nenndrehzahldrehzahl | Motorleistung kW | Einlassdurchmesser mm | Outlet -Kaliber mm | Funktion |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Transportschlamm |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Transportschlamm |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Transportschlamm |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Transportschlamm |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Transportschlamm |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Transportschlamm |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Transportschlamm |
| NEIN. | Pumpenmodell | Fluss m³/h | Druck MPA | Nenndrehzahldrehzahl | Motorleistung kW | Einlassdurchmesser mm | Outlet -Kaliber mm | Funktion |
| 1 | TPG10-2-V | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | Transport Pam |
| 5 | TPG25-2-V | 2 | 1.2 | 960 | 2.2 | 32 | 25 | Transportschlamm |
| 6 | TPG30-2-V | 5 | 1.2 | 960 | 3 | 50 | 40 | Transport Sudge |
| 7 | TPG35-2-V | 8 | 1.2 | 960 | 4 | 65 | 50 | Transportschlamm |
| 8 | TPG40-2-V | 12 | 1.2 | 960 | 5.5 | 80 | 65 | Transportschlamm |
| 9 | TPG50-2-V | 20 | 1.2 | 960 | 7.5 | 100 | 80 | Transportschlamm |
| 10 | TPG60-2-V | 30 | 1.2 | 960 | 15 | 125 | 100 | Transportschlamm |
Auswahl der TPG-Typ-Pumpe mit 8-poligen Motor (Hochspannung der Schlammeinlasspumpe der zweiten Stufe)
| NEIN | Pumpenmodell | Fluss m³/h | Druck MPA | Nenndrehzahldrehzahl | Motorleistung kW | Einlassdurchmesser mm | Outlet -Kaliber mm | Funktion |
| 1 | TPG10-2-V | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | Transport Pam |
| 2 | TPG13-2-V | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | Transport Pam |
| 3 | TPG15-2-V | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | Transport Pam |
| 4 | TPG20-2-V | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | Transportschlamm |
| 5 | TPG25-2-V | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | Transportschlamm |
| 6 | TPG30-2-V | 4 | 1.2 | 720 | 2.2 | 50 | 40 | Transportschlamm |
| 7 | TPG35-2-V | 6 | 1.2 | 720 | 3 | 65 | 50 | Transportschlamm |
| 8 | TPG40-2-V | 9 | 1.2 | 720 | 4 | 80 | 65 | Transportschlamm |
| 9 | TPG50-2-V | 15 | 1.2 | 720 | 7.5 | 100 | 80 | Transportschlamm |
| 10 | TPG60-2-V | 25 | 1.2 | 720 | 11 | 125 | 100 | Transportschlamm |
| 11 | TPG70-2-V | 40 | 1.2 | 720 | 18.5 | 150 | 125 | Transportschlamm |
