Best Practices für die Installation von Kreiselpumpenfundamenten: Sechs wichtige Richtlinien für Fundamentschrauben und Verguss

Im Bereich IndustrieflüssigkeitenTeffikoIngenieure betonen ein Kernprinzip: „Die Stabilität einer Pumpe wird gleichermaßen durch ihre Konstruktion und ihr Fundament bestimmt.“ Die Präzision der Fundamentschraubeninstallation bestimmt direkt die Eigenfrequenz und die Vibrationspegel einer Kreiselpumpe während des Betriebs.

Nachfolgend sind die sechs kritischen technischen Anforderungen für Fundamentbolzenlöcher und Vergussverfahren aufgeführt, die vom technischen Team von Teffiko als Referenz für den Bau zusammengefasst wurden.

1. Präzisionspositionierung: Maßgenauigkeit und Ebenheit

Präzision ist die Grundlage für Stabilität. Vor dem Vergießen ist eine strenge Überprüfung anhand der technischen Spezifikationen des Pumpenherstellers erforderlich.

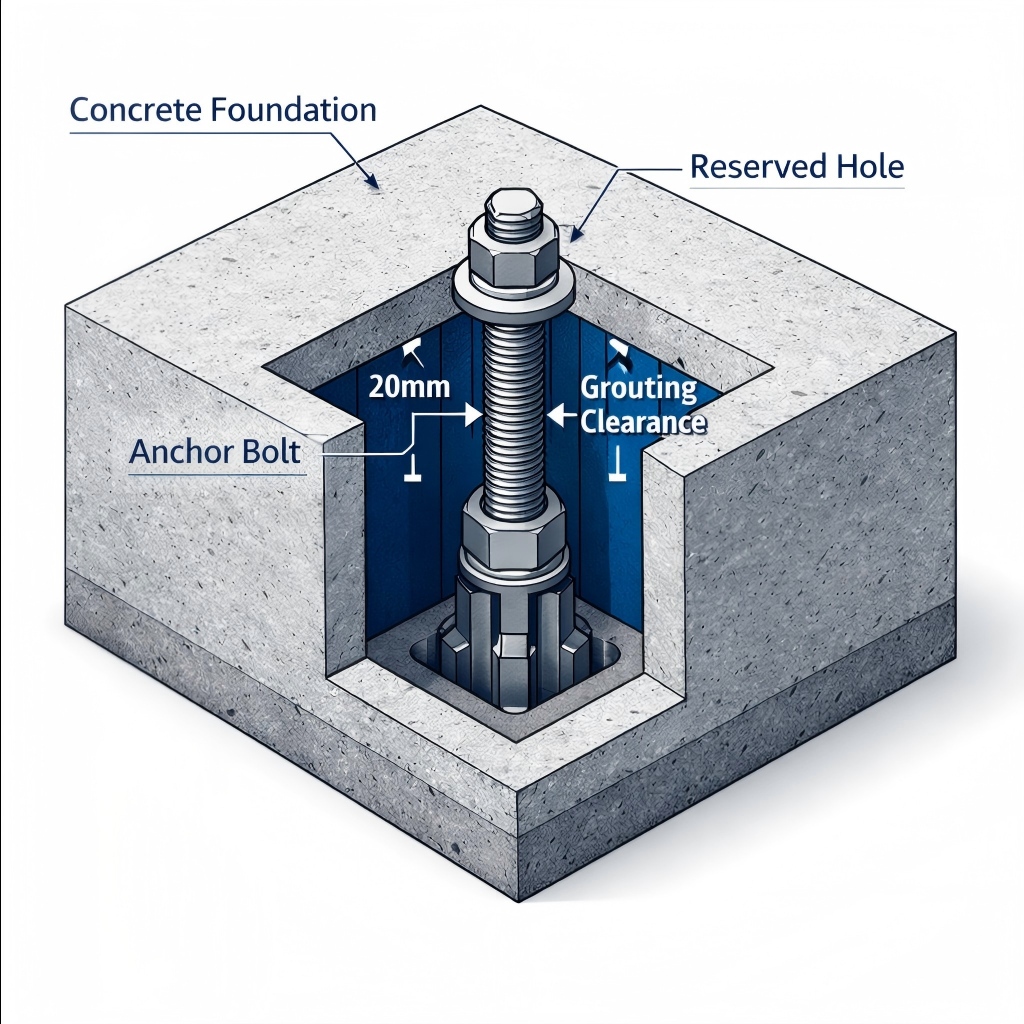

• Maßhaltigkeit: Der Abstand und der Durchmesser der Fundamentschrauben müssen genau mit den Abmessungen des Pumpensockels oder der Einheit übereinstimmen. Bereits geringfügige Abweichungen können zu einer erzwungenen Montage führen, was zu einer Vorspannung der Pumpenwelle führt.
• Ebenheitsanforderung: Die Abweichung der Ebenheit der Fundamentoberfläche muss innerhalb von 0,5 mm pro Meter (oder wie vom Gerätehersteller angegeben) kontrolliert werden.
• Technische Erkenntnis: Das Überschreiten dieser Toleranz führt bei der Befestigung zu einer Torsionsverformung des Pumpengehäuses. Dadurch wird der Sitz der Gleitringdichtungsfläche beeinträchtigt, was zu Leckagen und übermäßigen Vibrationen führt – eine Hauptursache für unerklärliche Dichtungsausfälle.

2. Konsolidierungstechnik: Kippen und Verschieben verhindern

Eine ordnungsgemäße Betonverfestigung rund um die Fundamentbolzen ist für die strukturelle Integrität von entscheidender Bedeutung.

• Kippen verhindern: Vibratoren dürfen die Fundamentbolzen niemals direkt berühren oder seitlichen Druck darauf ausüben. Direkter Kontakt kann zum Verkanten der Bolzen führen. Eine geneigte Schraube führt zu einer nicht vertikalen Lastverteilung, wodurch Konzentrationspunkte der Scherspannung an der Mutternschnittstelle entstehen.
• Eliminieren Sie Verschiebungen: Während des Baus müssen sichere Befestigungsmaßnahmen umgesetzt werden, um sicherzustellen, dass alle eingebetteten Teile (Bolzen und Hülsen) während des Gießvorgangs ortsfest bleiben und keine Verschiebungen auftreten.

3. Zeitsteuerung: Die 75 %-Festigkeitsschwelle und sekundäre Injektion

Bei übereilten Bauplänen ist der Zeitpunkt oft der am meisten vernachlässigte Faktor.

• Festigkeitsschwelle: Der Beton des Primärfundaments muss mindestens 75 % seiner vorgesehenen Druckfestigkeit erreichen, bevor die Pumpeneinheit nivelliert, ausgerichtet und befestigt wird. Bei vorzeitiger Belastung besteht die Gefahr einer ungleichmäßigen Fundamentsetzung.
• Prozessablauf: Die Sekundärinjektion darf erst erfolgen, nachdem die Ausrüstung genau ausgerichtet und dauerhaft befestigt wurde.
• Optimale Dicke: Die Dicke der sekundären Fugenschicht muss unbedingt zwischen 30 mm und 70 mm eingehalten werden.
• Technische Analyse: Schichten, die dünner als 30 mm sind, verfügen nicht über genügend Masse, um Lasten effektiv zu übertragen, und neigen zur Rissbildung. Bei Schichtdicken über 70 mm entsteht eine übermäßige Schrumpfspannung, die zu inneren Rissen führt. Der Bereich von 30–70 mm ist die geprüfte „Sicherheitszone“ für die Lastübertragung.

4. Schnittstellenvorbereitung: Sauberkeit und Feuchtigkeitskontrolle

Der Verbund zwischen Alt- und Neubeton ist eine kritische Schwachstelle, die doppelte Absicherung erfordert.

• Reinigungsstandard: Die für die sekundäre Verfugung vorgesehene Oberfläche muss gründlich gewaschen werden, um sämtliches Öl, Staub, Zementschlämme und lose Partikel zu entfernen.
• Feuchtigkeitszustand: Der Untergrund muss vor dem Verfugen oberflächentrocken (SSD) sein – vollständig benetzt, aber ohne stehendes Wasser. Dadurch wird verhindert, dass der alte Beton Feuchtigkeit aus dem neuen Fugenmörtel aufnimmt, was die Verbundfestigkeit beeinträchtigen würde.
• Vorsichtsmaßnahme bei niedrigen Temperaturen: Wenn die Umgebungstemperatur unter 0 °C sinkt, müssen sofort Frostschutzmaßnahmen ergriffen werden, um ein Einfrieren an der Schnittstelle zu verhindern, das die Klebefähigkeit zerstört.

5. Materialauswahl: Hochfester Feinbeton

Bei hochpräzisen Geräten wie mehrstufigen Kreiselpumpen ist die Materialspezifikation von größter Bedeutung.

• Zuschlagstoffspezifikation: Feiner Schotterbeton wird bevorzugt, um sicherzustellen, dass der Fugenmörtel schmale Bolzenlöcher und Sockellücken vollständig und ohne Hohlräume ausfüllt.
• Festigkeitshierarchie: Der Druckfestigkeitsgrad des Vergussmaterials muss einen Grad höher sein als der des primären Fundamentbetons.
• Technisches Prinzip: Das Konzept „starke Hülle, schwacher Kern“ ist hier ungültig. Die Installationsschicht muss stärker als der Untergrund sein, um dynamische Belastungen, die während des Pumpenbetriebs entstehen, effektiv abzuleiten und Spannungsschäden am Fundament selbst zu vermeiden.

6. Aushärtungsumgebung: Wärmeschutz unter 5 °C

Die Aushärtung ist der letzte und entscheidende Schritt für eine langfristige Haltbarkeit.

• Kritische Temperaturschwelle: Wenn die Umgebungstemperatur unter 5 °C fällt, verlangsamt sich die Hydratationsreaktion des Zements deutlich, was die Festigkeitsentwicklung beeinträchtigt.
• Obligatorische Maßnahmen: Während der gesamten Aushärtungszeit der sekundären Vergussschicht müssen strenge Wärmedämm- oder Heizmaßnahmen angewendet werden.
• Risikowarnung: Eine unsachgemäße Aushärtung bei niedrigen Temperaturen kann dazu führen, dass die Mörtelschicht nicht die vorgesehene Festigkeit erreicht, wodurch während des Pumpenbetriebs ein latentes Risiko für ein strukturelles Versagen entsteht.

Abschluss

Das Sprichwort „Details entscheiden über Erfolg oder Misserfolg“ ist besonders relevant inKreiselpumpeInstallation. Von der Maßgenauigkeit der reservierten Löcher bis hin zu den strengen Protokollen des sekundären Vergusses und der Bolzengenauigkeit im Millimeterbereich ist jeder Schritt miteinander verbunden.Teffikohält sich an diese strengen Standards, um jedes Detail zu kontrollieren und durch professionelle Ausführung und Qualitätssicherung den stabilen und zuverlässigen Betrieb der Pumpenausrüstung sicherzustellen.
