Was tun, wenn die Förderleistung einer horizontalen mehrstufigen Kreiselpumpe nicht ausreicht?

In Industrie- und Hochhauswasserversorgungssystemen,Teffiko horizontale mehrstufige Kreiselpumpensind die zentrale Energiequelle. Viele Ingenieure stellen jedoch fest, dass die Pumpendurchflussrate nach einer gewissen Betriebszeit allmählich „abfällt“ und die kalibrierten Parameter nicht mehr erreicht.

Durch die Kombination der theoretischen Forschung zu Fluidmaschinen und der Betriebs- und Wartungserfahrung an vorderster Front wird dieser Artikel das Problem unzureichender Durchflussrate aus drei Dimensionen gründlich lösen: Dichtheit, Systemwiderstand und Leistung der Stromquelle.

1. Falsches Design und falsche Auswahl

Ursachenanalyse:

• Nichtübereinstimmung zwischen Pumpenauswahl und tatsächlichen Arbeitsbedingungen: Die Nenndurchflussrate und die Förderhöhe der Pumpe stimmen nicht genau mit den tatsächlichen Systemanforderungen überein, z. B. hat die ausgewählte Pumpe eine zu geringe Durchflussrate oder eine unzureichende Förderhöhe, um den Systemwiderstand zu überwinden. Dies ist in der Regel auf Abweichungen bei der Berechnung des Systemwiderstands in der anfänglichen Entwurfsphase zurückzuführen oder darauf, dass die Pumpenauswahl nicht rechtzeitig angepasst wurde, wenn sich die tatsächlichen Arbeitsbedingungen ändern.
• Mängel in der Auslegung des Rohrleitungssystems: Faktoren wie eine zu lange Saugleitung, ein kleiner Rohrdurchmesser, zu große Bögen und ein hoher Ventilwiderstand erhöhen den Systemwiderstand erheblich, wodurch der tatsächliche Betriebspunkt der Pumpe von der Hocheffizienzzone abweicht und somit zu einem Abfall der Fördermenge führt.

Diagnose und Lösungen:

• Überprüfen Sie die Konstruktionsparameter und Leistungskurven: Berechnen Sie die Anforderungen an die Förderhöhe und die Durchflussmenge des Systems genau neu und vergleichen Sie diese sorgfältig mit der Leistungskurve der Pumpe, um sicherzustellen, dass die Pumpe stabil im Hocheffizienzbereich arbeitet. Erwägen Sie bei Bedarf unbedingt den Austausch der Pumpe durch eine, die für die aktuellen Arbeitsbedingungen besser geeignet ist.
• Optimieren Sie die Anordnung des Rohrleitungssystems: Führen Sie eine umfassende Inspektion und Optimierung der Saug- und Druckleitungen durch, minimieren Sie unnötige Bögen und Ventile und stellen Sie sicher, dass der Rohrdurchmesser die optimalen Anforderungen für den Flüssigkeitstransport erfüllt, wodurch der Rohrleitungswiderstand wirksam verringert wird.

2. Installations- und Inbetriebnahmeprobleme: Wichtige Punkte für die Fehlerbehebung vor Ort

Ursachenanalyse:

• Luftleckage an der Saugleitung und am Ventilsockel: Dies ist eine häufige und Hauptursache für eine unzureichende Durchflussrate. Eine schlechte Abdichtung der Saugleitung oder des Ventilsockels führt dazu, dass ständig Luft in die Pumpenkammer eindringt, Kavitation auslöst und die Wasseraufnahmekapazität und Durchflussrate der Pumpe erheblich beeinträchtigt. Es ist unbedingt erforderlich, das Saugrohr und den Ventilsockel zu überprüfen, um sicherzustellen, dass keine Luftlecks auftreten.
• Verstopfung des Fußventils oder des Ansaugfilters: Das Fußventil öffnet sich nicht vollständig oder der Ansaugfilter ist stark durch Schmutz (z. B. Sedimente, Fasern usw.) verstopft, was zu einem starken Anstieg des Ansaugwiderstands führt und verhindert, dass die Pumpe ausreichend Flüssigkeit ansaugt.
• Falsche Motordrehrichtung: Eine falsche Motorverkabelung kann dazu führen, dass sich das Pumpenlaufrad in die umgekehrte Richtung dreht. In diesem Fall kann die Pumpe zwar laufen, aber kaum einen effektiven Förderstrom erzeugen oder der Förderstrom ist extrem gering.
• Schlechte Ausrichtung zwischen Pumpe und Motor: Eine schlechte Ausrichtungsgenauigkeit der Kupplung führt zu ungewöhnlichen Vibrationen der Pumpeneinheit, beschleunigt den Verschleiß von Lagern und Dichtungen und beeinträchtigt somit die Betriebseffizienz und Durchflussstabilität der Pumpe.

Diagnose und Lösungen:

• Führen Sie eine strenge Prüfung der Dichtheit der Saugleitung durch: Führen Sie eine strenge Luftdichtheitsprüfung der Saugleitung und aller Verbindungsstellen durch und reparieren Sie etwaige Luftleckstellen rechtzeitig. Stellen Sie sicher, dass alle Verbindungen zuverlässig befestigt sind, insbesondere die Verbindung zwischen Saugrohr und Ventilsockel.
• Reinigen Sie das Fußventil und den Filter regelmäßig: Richten Sie ein System zur regelmäßigen Inspektion und Reinigung des Fußventils und des Saugfilters ein, um sicherzustellen, dass diese immer frei sind und sich Schmutz ansammelt.
• Bestätigen Sie die korrekte Drehrichtung des Motors: Achten Sie beim Rütteln des Motors sorgfältig darauf, ob die Drehrichtung der Pumpe mit der Richtung übereinstimmt, die durch den deutlich auf dem Pumpengehäuse markierten Pfeil angezeigt wird. Wenn Unstimmigkeiten festgestellt werden, passen Sie die Motorverkabelung sofort an.
• Führen Sie eine präzise Ausrichtungskalibrierung durch: Verwenden Sie professionelle Ausrichtungswerkzeuge (z. B. Laserausrichtungsinstrumente), um eine hochpräzise Ausrichtung von Pumpe und Motor durchzuführen und so Vibrationen und Komponentenverschleiß grundlegend zu reduzieren.

3. Unsachgemäßer Betrieb und Drehzahloptimierung

Ursachenanalyse:

• Unzureichende Ansaugung der Pumpe: Wenn die Luft in der Pumpenkammer und der Saugleitung vor dem Start nicht vollständig entlüftet ist, kann die Pumpe kein Wasser normal aufnehmen oder die Durchflussrate ist stark unzureichend.
• Unzureichende Drehzahl aufgrund niedriger Systemspannung: Eine instabile oder anhaltend niedrige Versorgungsspannung führt direkt zu einem Abfall der Motordrehzahl und dadurch zu einer erheblichen Verringerung der Pumpenleistung (einschließlich Fördermenge und Förderhöhe). Eine unzureichende Drehzahl ist eine wichtige Ursache für eine unzureichende Förderleistung bei horizontalen mehrstufigen Kreiselpumpen.
• Unzureichende Öffnung des Auslassventils: Wenn das Auslassventil nach dem Start der Pumpe nicht vollständig geöffnet ist, wird die Durchflussmenge künstlich eingeschränkt.
• Kavitation: Schwere Saugbedingungen (z. B. zu hohe Saughöhe, hoher Widerstand der Saugleitung, zu hohe Flüssigkeitstemperatur) führen dazu, dass der Druck am Pumpeneinlass niedriger ist als der Verdampfungsdruck der Flüssigkeit, wodurch eine große Anzahl von Blasen entsteht und Kavitation ausgelöst wird. Kavitation führt zu einem starken Abfall der Durchflussrate, begleitet von ungewöhnlichen Geräuschen und heftigen Vibrationen.

Diagnose und Lösungen:

• Führen Sie eine gründliche Entlüftung und Ansaugung der Pumpe durch: Stellen Sie vor jedem Start sicher, dass die Pumpenkammer und die Saugleitung vollständig mit Flüssigkeit gefüllt sind und die gesamte Restluft gründlich abgesaugt wird.
• Überprüfen und stabilisieren Sie die Stromversorgungsspannung: Überprüfen Sie regelmäßig die Stromversorgungsspannung, um sicherzustellen, dass sie stabil ist und den Nennspannungsanforderungen des Motors entspricht. Erwägen Sie gegebenenfalls die Installation eines Spannungsstabilisators, um die Drehzahl der mehrstufigen Pumpe effektiv zu erhöhen.
• Überprüfen Sie die Öffnung des Auslassventils: Stellen Sie sicher, dass das Auslassventil vollständig geöffnet ist, und stellen Sie es entsprechend den tatsächlichen Prozessanforderungen auf die optimale Betriebsöffnung ein.
• Saugbedingungen und Wassereintrittstiefe verbessern: Durch Erhöhen der Wassereintrittstiefe der horizontalen mehrstufigen Kreiselpumpe kann der Saugdruck der Pumpe effektiv erhöht und so das durch unzureichenden Wasserdruck verursachte Strömungsproblem gelöst werden. Gleichzeitig soll die Saughöhe so weit wie möglich reduziert, der Widerstand der Saugleitung verringert und der Transport überhitzter Flüssigkeit vermieden werden. Erwägen Sie ggf. den Einbau einer Druckerhöhungspumpe oder eine Optimierung des Designs der Saugleitung.

4. Unsachgemäße Wartung und Komponentenverschleiß: Rechtzeitiger Austausch von Verschleißteilen

Ursachenanalyse:

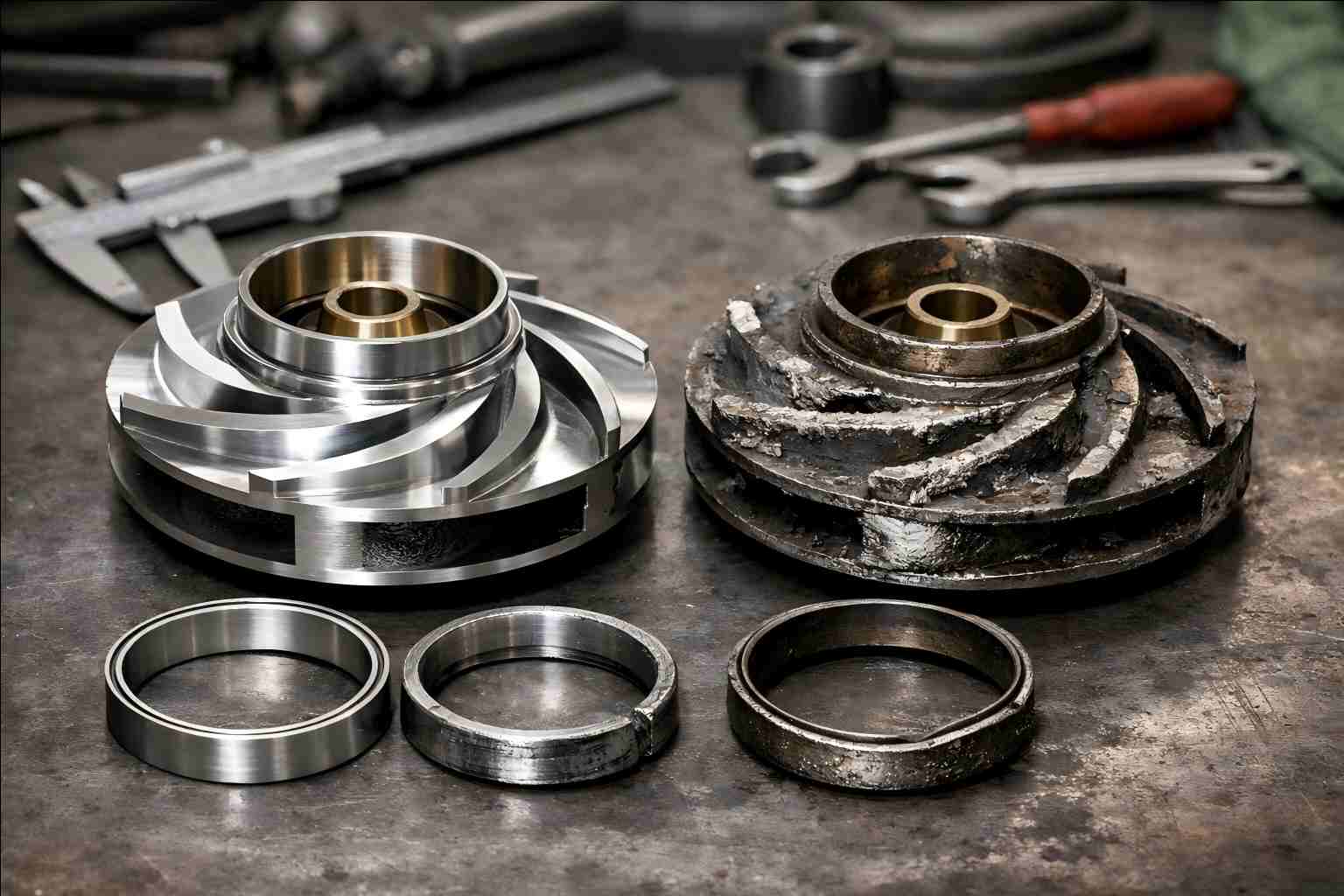

• Verschleiß oder Beschädigung des Laufrads: Im Langzeitbetrieb kann das Laufrad durch Korrosion, Verschleiß oder Verklemmen durch Fremdkörper beschädigt werden und der Strömungskanal des Laufrads kann sich verformen, was die Arbeitsleistung der Pumpe erheblich beeinträchtigt und zu einem erheblichen Abfall der Fördermenge führt.
• Interne Leckage durch Verschleiß des Dichtrings: Der Spalt zwischen Dichtring und Laufrad vergrößert sich mit der Nutzungsdauer, was zu einem stärkeren Rückfluss von Flüssigkeit in die Pumpe, einer starken Verringerung des volumetrischen Wirkungsgrads und damit einer Verringerung der effektiven Durchflussrate führt.
• Lagerverschleiß: Lagerverschleiß erhöht die Reibung zwischen Rotor und Stator, verringert die mechanische Effizienz der Pumpe und kann sogar Vibrationen und Undichtigkeiten der Wellendichtung verursachen, was sich indirekt auf die Durchflussrate auswirkt.
• Leckage von Packungen oder mechanischen Dichtungen: Verschleiß oder unsachgemäßer Einbau von Dichtungen (z. B. Packungen oder mechanische Dichtungen) führen zu Flüssigkeitslecks, die nicht nur den normalen Betrieb der Pumpe beeinträchtigen, sondern auch zu einer unzureichenden Durchflussrate führen können.

Diagnose und Lösungen:

• Überprüfen und ersetzen Sie das Laufrad regelmäßig: Richten Sie ein System zur regelmäßigen Inspektion des Laufradzustands ein, beseitigen Sie Rückstände rechtzeitig und reparieren oder ersetzen Sie abgenutzte und beschädigte Laufräder. Bei Pumpen, die schon lange im Einsatz sind, sollten die verschlissenen Laufräder rechtzeitig ausgetauscht werden.
• Ersetzen Sie den Dichtungsring rechtzeitig: Überprüfen Sie regelmäßig den Spalt des Dichtungsrings und ersetzen Sie ihn sofort durch einen neuen, sobald ein übermäßiger Spalt festgestellt wird, um sicherzustellen, dass der Spalt innerhalb des zulässigen Konstruktionsbereichs liegt und die volumetrische Effizienz der Pumpe erhalten bleibt. Die Leistung einiger Dichtungsringe lässt nach längerem Gebrauch nach, daher müssen wir sie rechtzeitig ersetzen.
• Lager prüfen und austauschen: Überprüfen Sie regelmäßig den Schmierzustand und den Verschleißgrad der Lager und ersetzen Sie beschädigte Lager rechtzeitig, um einen reibungslosen und effizienten Betrieb der Pumpe sicherzustellen.
• Dichtungen prüfen und austauschen: Überprüfen Sie die Packungen oder mechanischen Dichtungen regelmäßig auf Verschleiß und Undichtigkeiten und stellen Sie sie nach Bedarf ein oder ersetzen Sie sie, um zu verhindern, dass Flüssigkeitslecks die Pumpenleistung beeinträchtigen.

Abschluss

Das Problem der unzureichenden Förderleistung einer horizontalen mehrstufigen Kreiselpumpe zu lösen, ist nicht schwierig; Der Schlüssel liegt darin, die Grundursache genau zu identifizieren. Denken Sie an unseren Merksatz: „Verhindern Sie Luftlecks und überprüfen Sie das Fußventil, beseitigen Sie Schmutz und verstopfte Rohrleitungen, stabilisieren Sie die Spannung, um die Drehzahl sicherzustellen, tauschen Sie Teile rechtzeitig aus, um Verschleiß zu vermeiden.“

Durch die Vergrößerung der Wassereintrittstiefe zur Erhöhung des Wasserdrucks, die Sicherstellung einer stabilen Spannung zur Aufrechterhaltung einer hohen Drehzahl und den konsequenten Austausch alternder Dichtungsringe und Laufräder können Sie nicht nur die Nennförderleistung der Pumpe schnell wiederherstellen, sondern auch die Lebensdauer der Anlage verlängern und den Betriebsenergieverbrauch senken.
