Die Beziehung zwischen dem Ausgangsdruck und der Durchflussrate einer Kreiselpumpe

Kreiselpumpensind die „Arbeitspferde“ in Branchen wie der Wasseraufbereitung, der Öl- und Gasindustrie sowie der verarbeitenden Industrie. Der Ausgangsdruck (auch als Förderdruck bekannt) und die Durchflussrate sind ihre wichtigsten Leistungsindikatoren. Die Korrelation zwischen diesen beiden bestimmt direkt die Effizienz, den Energieverbrauch und die Systemstabilität der Pumpe. Unabhängig davon, ob Sie im technischen Design, im Gerätebetrieb oder in anderen verwandten Bereichen tätig sind, ist die Beherrschung dieser Beziehung der Schlüssel zur Optimierung der Geräteleistung und zur Vermeidung von Umwegen. Im Folgenden analysieren wir, kombiniert mit praktischer Industrieerfahrung vor Ort, deren Zusammenspiel, Einflussfaktoren und praktische Anwendungen – alles praktische Erkenntnisse.

I. Grundgesetz: Umkehrproportionale Beziehung unter festen Bedingungen

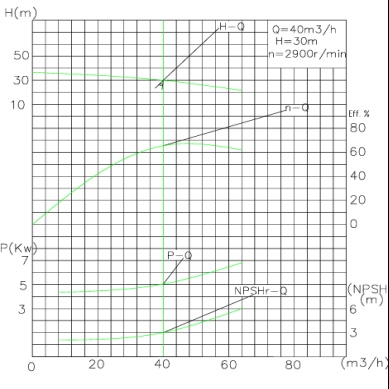

Bei konstanter Drehzahl und konstantem Laufraddurchmesser stehen Ausgangsdruck und Fördermenge einer Kreiselpumpe in einem umgekehrt proportionalen Verhältnis zueinander. Dieses Gesetz lässt sich intuitiv durch die Q-H-Kurve (Durchfluss-Förderhöhen-Kurve) widerspiegeln: Die Förderhöhe steht in direktem Zusammenhang mit dem Druck, und wenn die Fördermenge zunimmt, nimmt die Förderhöhe ab und umgekehrt.

Das Prinzip ist nicht kompliziert: Kreiselpumpen übertragen Energie durch die Zentrifugalkraft, die vom rotierenden Laufrad erzeugt wird, auf Flüssigkeiten. Wenn die Durchflussrate zunimmt, strömt pro Zeiteinheit mehr Flüssigkeit durch die Laufradkanäle. Allerdings ist die Gesamtenergieabgabe des Laufrads bei einer festen Drehzahl begrenzt, sodass die jeder Fluideinheit zugewiesene Energie abnimmt und der Auslassdruck entsprechend sinkt. Beispielsweise hat eine Kreiselpumpe mit einer Drehzahl von 1800 U/min bei einer Fördermenge von 60 m³/h einen Ausgangsdruck von ca. 4 bar; Bei einer Erhöhung der Durchflussmenge auf 90 m³/h sinkt der Druck voraussichtlich auf etwa 2,2 bar. Diese umgekehrt proportionale Beziehung gilt für alle Kreiselpumpen, die innerhalb ihres Auslegungsbereichs arbeiten.

F: Was sind die Hauptfaktoren, die den Ausgangsdruck beeinflussen?

Das grundlegende inverse Proportionalgesetz wird durch die folgenden Faktoren beeinflusst, was zu einer Abweichung der Q-H-Kurve und damit zu einer Änderung der Wechselwirkung zwischen beiden führt:

1. Drehzahl:Gemäß den Affinitätsgesetzen ist der Druck proportional zum Quadrat der Drehzahl und die Durchflussrate proportional zur Drehzahl. Durch Erhöhen der Drehzahl (z. B. über einen Frequenzumrichter/VFD) werden Druck und Durchfluss synchron erhöht, wodurch die gesamte Q-H-Kurve nach oben verschoben wird. Unter idealen Bedingungen erhöht sich bei einer Verdoppelung der Drehzahl der Druck auf das Vierfache des ursprünglichen Werts und die Durchflussrate verdoppelt sich synchron.
2. Laufraddurchmesser:Durch das Trimmen des Laufrads werden gleichzeitig sowohl Druck als auch Durchflussmenge reduziert. Auch hier gelten die Affinitätsgesetze: Der Druck ist proportional zum Quadrat des Durchmessers und die Durchflussrate ist proportional zum Durchmesser. Im Allgemeinen führt eine Verringerung des Durchmessers um 10 % zu einer Verringerung des Drucks um etwa 19 % und einer Verringerung der Durchflussrate um etwa 10 %.
3. Systemwiderstand:Der tatsächliche Betriebspunkt der Pumpe ist der Schnittpunkt ihrer Q-H-Kurve und der Systemwiderstandskurve. Faktoren wie zu enge Rohrleitungen, verstopfte Filter und zu lange Transportwege erhöhen den Systemwiderstand und führen zu einer Verringerung der Durchflussrate – die Pumpe muss einen höheren Druck erzeugen, um den Widerstand zu überwinden und die Flüssigkeit zu transportieren.
4. Flüssigkeitseigenschaften:Viskosität und Dichte sind zentrale Einflussparameter. Hochviskose Flüssigkeiten wie Öl haben eine größere innere Reibung, was im Vergleich zu Wasser zu einer geringeren Durchflussrate und einem geringeren Druck führt. Die Dichte wirkt sich direkt auf den Druck aus (Druck = Dichte × Schwerkraft × Förderhöhe), hat jedoch nur minimale Auswirkungen auf die Durchflussrate.

III. Praktische Anwendungen: Optimierung des Betriebs und Fehlerbehebung

Die Beherrschung der oben genannten Gesetze kann dazu beitragen, praktische Probleme zu lösen und betriebliche Auswirkungen gezielt zu verbessern:

1. Durchflussmengenregulierung:Um die Durchflussrate zu erhöhen, können Sie den Systemwiderstand verringern, indem Sie Ventile weiter öffnen, durch Rohrleitungen mit größerem Durchmesser ersetzen oder die Pumpendrehzahl über einen VFD erhöhen; Um die Durchflussrate zu reduzieren, vermeiden Sie die Verwendung von Drosselventilen (die leicht zu Energieverschwendung führen) und priorisieren Sie die Reduzierung der Drehzahl durch einen VFD, um das optimale Druck-Durchfluss-Gleichgewicht aufrechtzuerhalten.
2. Fehlerbehebung bei Druckproblemen:Wenn der Ausgangsdruck zu niedrig ist, prüfen Sie zunächst, ob der Laufradverschleiß, die Drehzahl unzureichend oder der Systemwiderstand zu hoch ist. Durch Erhöhen der Drehzahl oder Ersetzen des verschlissenen Laufrads kann der Druck wiederhergestellt werden, ohne dass sich dies auf die Durchflussmenge auswirkt. Wenn der Druck zu hoch ist, muss der Systemwiderstand verringert oder das Laufrad getrimmt werden.
3. Effizienzmaximierung:Bei konstanter Drehzahl und konstantem Laufraddurchmesser stehen Ausgangsdruck und Fördermenge einer Kreiselpumpe in einem umgekehrt proportionalen Verhältnis zueinander. Dieses Gesetz lässt sich intuitiv durch die Q-H-Kurve (Durchfluss-Förderhöhen-Kurve) widerspiegeln: Die Förderhöhe steht in direktem Zusammenhang mit dem Druck, und wenn die Fördermenge zunimmt, nimmt die Förderhöhe ab und umgekehrt.

IV. Häufig gestellte Fragen

F: Ist die Durchflussrate umso größer, je höher der Ausgangsdruck einer Kreiselpumpe ist?

A: Nein. Bei fester Drehzahl und Systemwiderstand stehen Druck und Durchflussmenge in einem umgekehrt proportionalen Verhältnis – normalerweise gilt: Je höher der Druck, desto geringer die Durchflussmenge.

F: Wie kann die Durchflussrate erhöht werden, ohne den Druck zu verringern?

A: Erhöhen Sie die Drehzahl über einen VFD oder ersetzen Sie das Laufrad durch einen größeren Durchmesser. Gemäß den Affinitätsgesetzen können beide Methoden eine synchrone Verbesserung von Durchflussrate und Druck erreichen.

F: Was sind die Hauptfaktoren, die den Ausgangsdruck beeinflussen?

A: Die Kernfaktoren sind Drehzahl, Laufraddurchmesser, Systemwiderstand und Flüssigkeitsdichte. Dabei haben Drehzahl und Durchmesser die größten Auswirkungen und sollten bei Anpassungen Vorrang haben.

Abschluss

Die Kernbeziehung zwischen Ausgangsdruck und Fördermenge einer Kreiselpumpe ist eine umgekehrte Proportionalität unter festen Bedingungen, sie kann jedoch durch Anpassung der Drehzahl, Laufradgröße, Systemwiderstand und Flüssigkeitseigenschaften flexibel optimiert werden. Die Anwendung dieses Wissens auf den praktischen Betrieb kann nicht nur die Betriebsleistung der Pumpe verbessern und den Energieverbrauch senken, sondern auch Ausfallzeiten aufgrund von Geräteausfällen vermeiden. Es ist zu beachten, dass es für bestimmte Anwendungsszenarien wichtig ist, sich auf die Q-H-Kurve der Pumpe zu beziehen und Vor-Ort-Tests durchzuführen, um den optimalen Betriebspunkt zu ermitteln. Ob beim Systemdesign oder bei der späteren Fehlerbehebung: Ein gründliches Verständnis dieser Kernbeziehung ist für den effizienten und stabilen Betrieb von Kreiselpumpen unerlässlich. Wenn Sie weitere Fragen zur Auswahl einer Kreiselpumpe, zur Anpassung der Druck-Förderparameter, zur Optimierung der Arbeitsbedingungen usw. haben, wenden Sie sich bitte an unsTeff. Wir verfügen über ein professionelles technisches Team, maßgeschneiderte Lösungen und umfassende After-Sales-Unterstützung, um den effizienten Betrieb Ihrer Ausrüstung während des gesamten Prozesses zu begleiten und bei der Lösung verschiedener Herausforderungen im industriellen Flüssigkeitstransport zu helfen.
