Was ist eine Kreiselpumpe mit Endansaugung?

In der industriellen Flüssigkeitsförderung, Gebäude-HVAC-Systemen und kommunalen Wasserversorgungssystemen finden Sie immer ein bekanntes Gerät – die Kreiselpumpe mit Endansaugung.

Was ist eine Kreiselpumpe mit Endansaugung?

Eine Kreiselpumpe mit Endansaugung ist, wie der Name schon sagt, eine einstufige Kreiselpumpe mit einfacher Ansaugung, bei der Flüssigkeit axial von der Seite des Pumpengehäuses eindringt und nach Beschleunigung durch das Laufrad radial von der Oberseite des Pumpengehäuses austritt.

In der Branche ist sie auch als horizontale Endansaugpumpe bekannt. Sein herausragendstes Merkmal ist sein nach hinten ausziehbares Design. Diese Konstruktion ermöglicht es dem Wartungspersonal, die rotierenden Komponenten (einschließlich Laufrad, Welle, Dichtungen usw.) zur Wartung direkt herauszunehmen, ohne die Einlass- und Auslassleitungen zu entfernen. Für Ingenieure bedeutet dies minimale Ausfallzeiten und niedrige Wartungskosten.

Funktionsprinzip einer Kreiselpumpe mit Endansaugung

Das Funktionsprinzip einer Kreiselpumpe mit Endansaugung ist unkompliziert und folgt der Grundlogik der meisten Kreiselpumpen, wobei der Schwerpunkt auf dem einzigartigen Design der Endansaugung liegt. Hier ist eine klare Schritt-für-Schritt-Erklärung:

1. Flüssigkeitsabsaugung:Die Pumpe saugt Flüssigkeit durch die Saugöffnung am Ende des Pumpengehäuses (gegenüber dem Motor) an und die Flüssigkeit fließt direkt in das Auge des rotierenden Laufrads.
2. Zentrifugalkrafterzeugung:Angetrieben durch den Motor dreht sich das Laufrad und die Zentrifugalkraft drückt die Flüssigkeit von der Mitte des Laufrads zu dessen Außenkante, wodurch sich die Geschwindigkeit und der Druck der Flüssigkeit erhöhen.
3. Flüssigkeitsaustritt:Die Hochgeschwindigkeitsflüssigkeit tritt in das Pumpengehäuse (auch Spirale genannt) ein, das eine sich allmählich ausdehnende Form aufweist, um die Flüssigkeit zu verlangsamen und kinetische Energie in statische Druckenergie umzuwandeln. Die Flüssigkeit wird dann durch die Auslassöffnung an der Seite des Pumpengehäuses zum Zielort (z. B. Rohrleitungen, Lagertanks usw.) abgegeben.
4. Dauerbetrieb:Solange der Motor kontinuierlich läuft, wiederholt sich der obige Vorgang kontinuierlich, wodurch eine stabile und kontinuierliche Flüssigkeitsübertragung erreicht wird. Das Endansaugdesign sorgt für einen reibungslosen Flüssigkeitseintritt, reduziert Turbulenzen und verbessert die Betriebseffizienz.

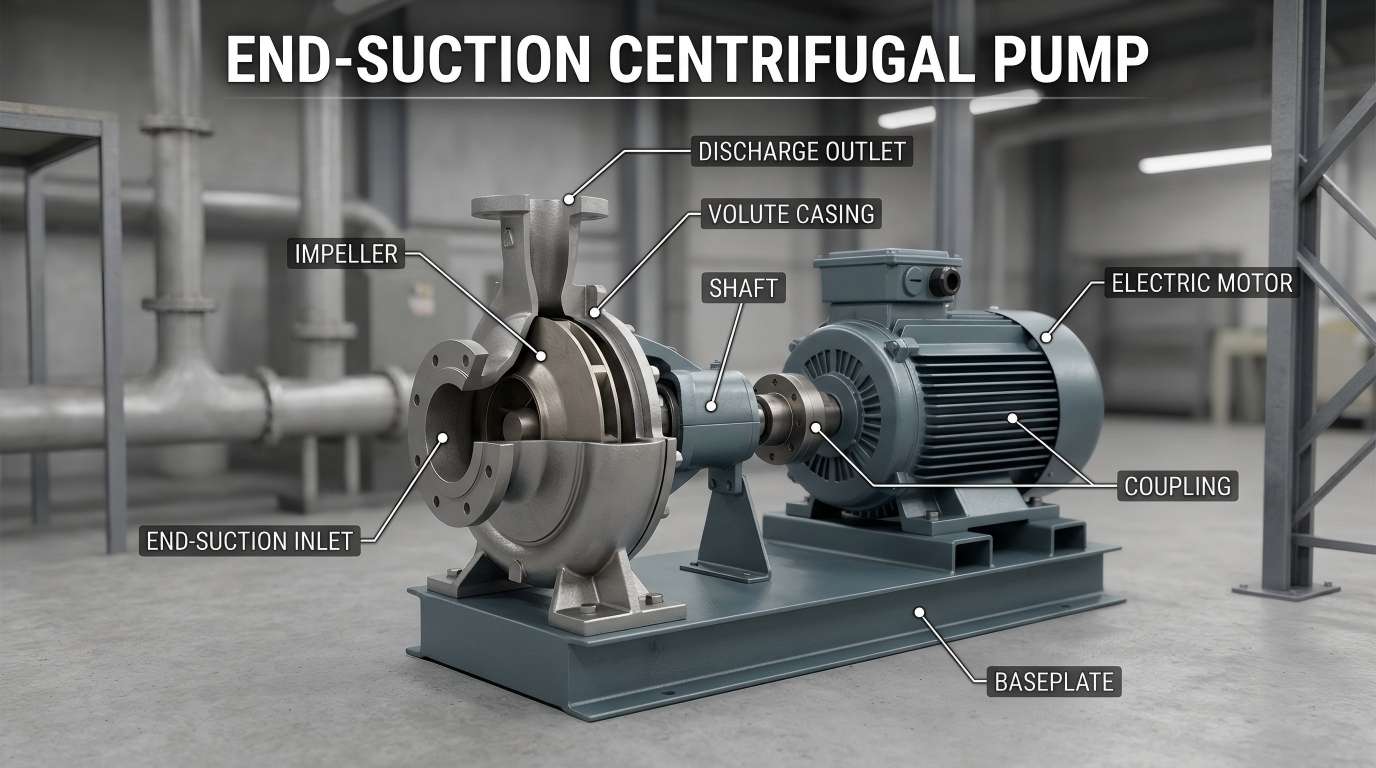

Schlüsselkomponenten einer Endansaug-Kreiselpumpe

Damit Sie das Funktionsprinzip einer Kreiselpumpe mit Endansaugung besser verstehen, werden im Folgenden ihre Hauptkomponenten aufgeschlüsselt und im Klartext erklärt:

• Laufrad:Eine rotierende Komponente ähnlich einem „Lüfter“, die zur Erzeugung der Zentrifugalkraft verwendet wird. Es besteht normalerweise aus Metall (Edelstahl, Gusseisen) oder Kunststoff, abhängig von der Art der zu transportierenden Flüssigkeit.
• Pumpengehäuse (Spirale):Das Außengehäuse, das das Laufrad umschließt, ist so geformt, dass es die vom Laufrad austretende Flüssigkeit auffängt, die Flüssigkeit verlangsamt und den Druck vor dem Ausstoß erhöht.
• Sauganschluss:Eine Öffnung am Ende des Pumpengehäuses, durch die Flüssigkeit in das Pumpengehäuse gelangt. Für den einfachen Anschluss an Rohrleitungen ist es in der Regel mit einem Flansch (mit erhöhtem Rand) ausgestattet.
• Entladeanschluss:Eine Öffnung an der Seite des Pumpengehäuses, durch die Flüssigkeit aus dem Pumpenkörper austritt. Es ist außerdem mit einem Flansch ausgestattet, um Flüssigkeit in das Rohrleitungssystem zu leiten.
• Welle:Eine stabförmige Komponente, die das Laufrad und den Motor verbindet und für die Kraftübertragung vom Motor auf das Laufrad und den Antrieb des Laufrads zur Drehung verantwortlich ist.
• Dichtungen:Verhindern Sie, dass Flüssigkeit aus dem Wellenspalt (zwischen Pumpenkörper und Motor) austritt. Zu den gängigen Typen gehören Gleitringdichtungen und Packungsdichtungen.

Breites Anwendungsspektrum

• HVAC:Endansaugpumpen sind die zentrale Energiequelle für die Kaltwasserzirkulation und Kühlwassersysteme in großen Gebäuden.
• Industrielle Wasserversorgung und Druckbeaufschlagung:Wird für die Reinwasserübertragung, Drucksysteme und Kesselspeisewasser in Fabriken verwendet.
• Brandschutzsysteme:Spezielle Endsaugpumpen zur Brandbekämpfung sorgen im Notfall für einen stabilen Hochdruckwasserfluss.
• Landwirtschaftliche Bewässerung:Aufgrund seines großen Durchflussbereichs wird es häufig in der Bewässerung und Entwässerung landwirtschaftlicher Flächen eingesetzt.

Zusammenfassung

Die Endansaug-Kreiselpumpe ist eine zuverlässige und kostengünstige Lösung für die meisten Flüssigkeitstransferanforderungen. Aufgrund seiner einfachen Struktur, einfachen Wartung und breiten Anwendungsmöglichkeiten ist es bei Ingenieuren, Facility Managern und Immobilieneigentümern beliebt.
