Vertikale Kreiselpumpen: Ein vollständiger Leitfaden zu Struktur, Anwendung, Auswahl und Wartung

In der modernen industriellen Flüssigkeitshandhabungvertikale Kreiselpumpensind aufgrund ihres einzigartigen strukturellen Designs und ihrer hervorragenden Leistung zur ersten Wahl für Ingenieure weltweit geworden. Teffiko, eine professionelle Marke, die sich mit der Forschung und Entwicklung sowie der Herstellung von Fluidgeräten beschäftigt, ist tief im Bereich der Fluidmaschinen verwurzelt. Wir konzentrieren uns nicht nur auf ihre hydraulische Effizienz, sondern legen auch Wert auf ihre Stabilität und Raumausnutzung unter komplexen Arbeitsbedingungen.

1. Kernstruktur und Funktionsprinzip vertikaler Kreiselpumpen

Eine VertikaleKreiselpumpeist eine Art Flügelzellenpumpe, deren Achse senkrecht zur horizontalen Ebene verläuft. Sein grundlegendes Funktionsprinzip besteht darin, mechanische Energie in kinetische Energie und Druckenergie der Flüssigkeit umzuwandeln, indem die Zentrifugalkraft genutzt wird, die durch die Hochgeschwindigkeitsrotation des Laufrads erzeugt wird.

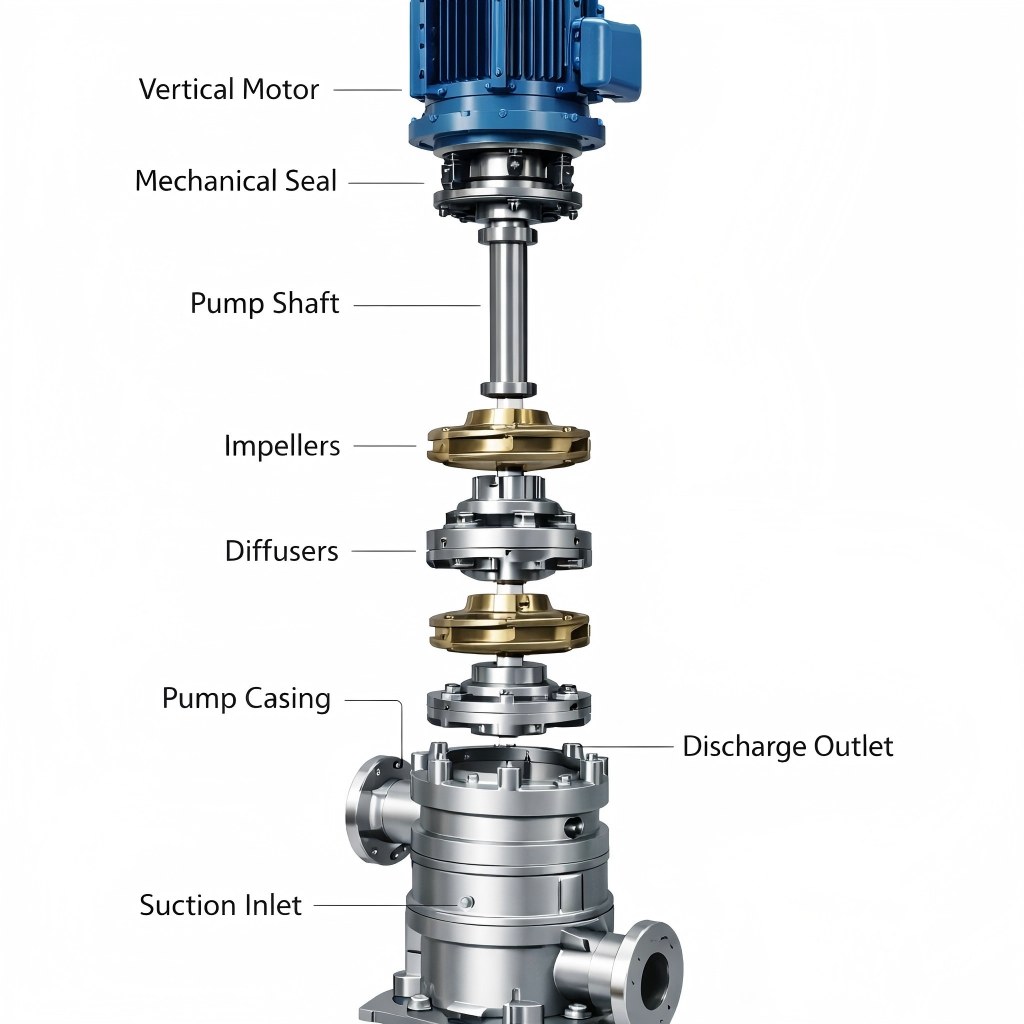

Wichtige technische Strukturen:

Vertikales Motordesign: Der Motor befindet sich über dem Pumpenkörper und treibt die Pumpenwelle über eine Kupplung direkt an, wodurch Schäden am Motor durch Flüssigkeitslecks wirksam verhindert werden. Optimierung des hydraulischen Modells: Ein fortschrittliches CFD-Simulationsdesign (Computational Fluid Dynamics) sorgt für einen reibungslosen Strömungskanal und minimiert den Stoßverlust des Flüssigkeitsstroms weitestgehend. Geringe Stellfläche: Dies ist die intuitivste Funktion vertikaler Pumpen. Im Vergleich zu Horizontalpumpen gleicher Leistung beträgt ihre Stellfläche ca

n in der Regel um mehr als 60 % eingespart werden.

2. Kernvorteile vertikaler Kreiselpumpen

Im Vergleich zu horizontalen Kreiselpumpen weisen vertikale Kreiselpumpen unter bestimmten Arbeitsbedingungen erhebliche Vorteile auf:

• Geringe Stellfläche: Der Pumpenkörper wird vertikal installiert, was erheblich wertvolle Bodenfläche spart und sich besonders für platzbeschränkte Orte wie Schiffskabinen, unterirdische Pumpenhäuser oder kompakte Industrieanlagen eignet.
• Einfaches Anfahren und Ansaugen: Da das Laufrad in der Regel in die Flüssigkeit eingetaucht werden kann (z. B. bei vertikalen Tauchpumpen), ist kein zusätzliches Ansaugen erforderlich, was den Anlaufvorgang vereinfacht und Kavitation wirksam vermeidet.
• Gute Antikavitationsleistung: Das Laufrad taucht mit einem kleinen oder positiven Saughub in die Flüssigkeit ein, wodurch die Möglichkeit einer Kavitation wirksam verringert und die Lebensdauer der Pumpe verlängert wird.
• Bequeme Wartung: Einige Vertikalpumpen verfügen über ein „Back-Pull-out“-Design, das die Inspektion und Wartung interner Komponenten ohne Demontage der Rohrleitung ermöglicht und so die Wartungseffizienz verbessert.
• Kompakte Struktur und geringe Geräuschentwicklung: Das Design moderner vertikaler Kreiselpumpen ist tendenziell integriert und optimiert, normalerweise mit geringem Betriebsgeräusch und geringer Vibration.

3. Typische Anwendungsszenarien

Aufgrund ihrer einzigartigen Vorteile werden vertikale Kreiselpumpen häufig in den folgenden Bereichen eingesetzt:

• Kommunale Wasserversorgung und -entsorgung: Als Druckerhöhungspumpen, Feuerlöschpumpen oder Abwasserhebepumpen spielen sie eine Schlüsselrolle in der städtischen Infrastruktur.
• Industrielle Umlaufwassersysteme: Bereitstellung eines stabilen Flüssigkeitstransports in Kühltürmen, Kesselspeisewasser, chemischen Prozessen und anderen Verbindungen.
• Petrochemische Industrie: Förderung verschiedener korrosiver, brennbarer, explosiver oder Hochtemperaturmedien, besonders geeignet für die Unterwasserinstallation, um eine sichere Produktion zu gewährleisten.
• Schiffs- und Offshore-Technik: Wird in Ballastwasser-, Kühlwasser-, Brandschutz- und anderen Systemen auf engstem Raum in Schiffskabinen eingesetzt.
• Landwirtschaftliche Bewässerung: Förderung von Wasser aus Tiefbrunnen oder Stauseen, um den Bedarf der landwirtschaftlichen Bewässerung zu decken.
• Umweltschutzwasseraufbereitung: Förderung verschiedener Wassermedien in Kläranlagen, Reinwasseraufbereitung und andere Verbindungen.

4. Häufige Fehlerdiagnose und Wartungsvorschläge

Selbst gut konstruierte vertikale Kreiselpumpen können im Langzeitbetrieb verschiedene Störungen aufweisen. Rechtzeitige Diagnose und Wartung sind der Schlüssel zur Gewährleistung ihres effizienten und stabilen Betriebs.

4.1 Häufige Fehler

4.2 Wartungsvorschläge

• Regelmäßige Inspektion: Überprüfen Sie regelmäßig den Betriebszustand der Pumpe, die Lagertemperatur, Vibrationen, Geräusche und den Dichtungszustand.
• Schmiermanagement: Schmieren oder ersetzen Sie das Schmierfett für das Lager gemäß dem vom Hersteller empfohlenen Zyklus und Typ.
• Inspektion und Austausch der Dichtung: Überprüfen Sie regelmäßig den Verschleiß der Gleitringdichtung und ersetzen Sie diese rechtzeitig, wenn Undichtigkeiten oder starker Verschleiß festgestellt werden.
• Reinigung und Korrosionsschutz: Halten Sie das Pumpengehäuse und die Umgebung sauber und führen Sie eine Korrosionsschutzbehandlung an korrosionsanfälligen Komponenten durch.
• Ersatzteilmanagement: Bereiten Sie Ersatzteile für gängige Verschleißteile (z. B. Gleitringdichtungen, Lager, Dichtringe usw.) für den rechtzeitigen Austausch vor.

Abschluss

Als effiziente und zuverlässige Flüssigkeitstransportgeräte spielen vertikale Kreiselpumpen in der modernen Industrie eine unersetzliche Rolle. Indem wir ihre Funktionsprinzipien genau verstehen, ihre strukturellen Vorteile voll ausschöpfen und wissenschaftliche Wartungsstrategien umsetzen, können wir ihre Leistung maximieren und die Kontinuität und Wirtschaftlichkeit der industriellen Produktion sicherstellen.Teffikoist seit jeher der Bereitstellung hochwertiger vertikaler Kreiselpumpenprodukte und professioneller technischer Unterstützung für den industriellen Flüssigkeitstransport verpflichtet. Wir hoffen, dass dieser Leitfaden Ihnen nützliche Referenzen und Anleitungen zur Auswahl, Anwendung und Wartung vertikaler Kreiselpumpen liefern kann. Teffiko begleitet Sie, um den effizienten und sorgenfreien industriellen Flüssigkeitstransport zu fördern.
