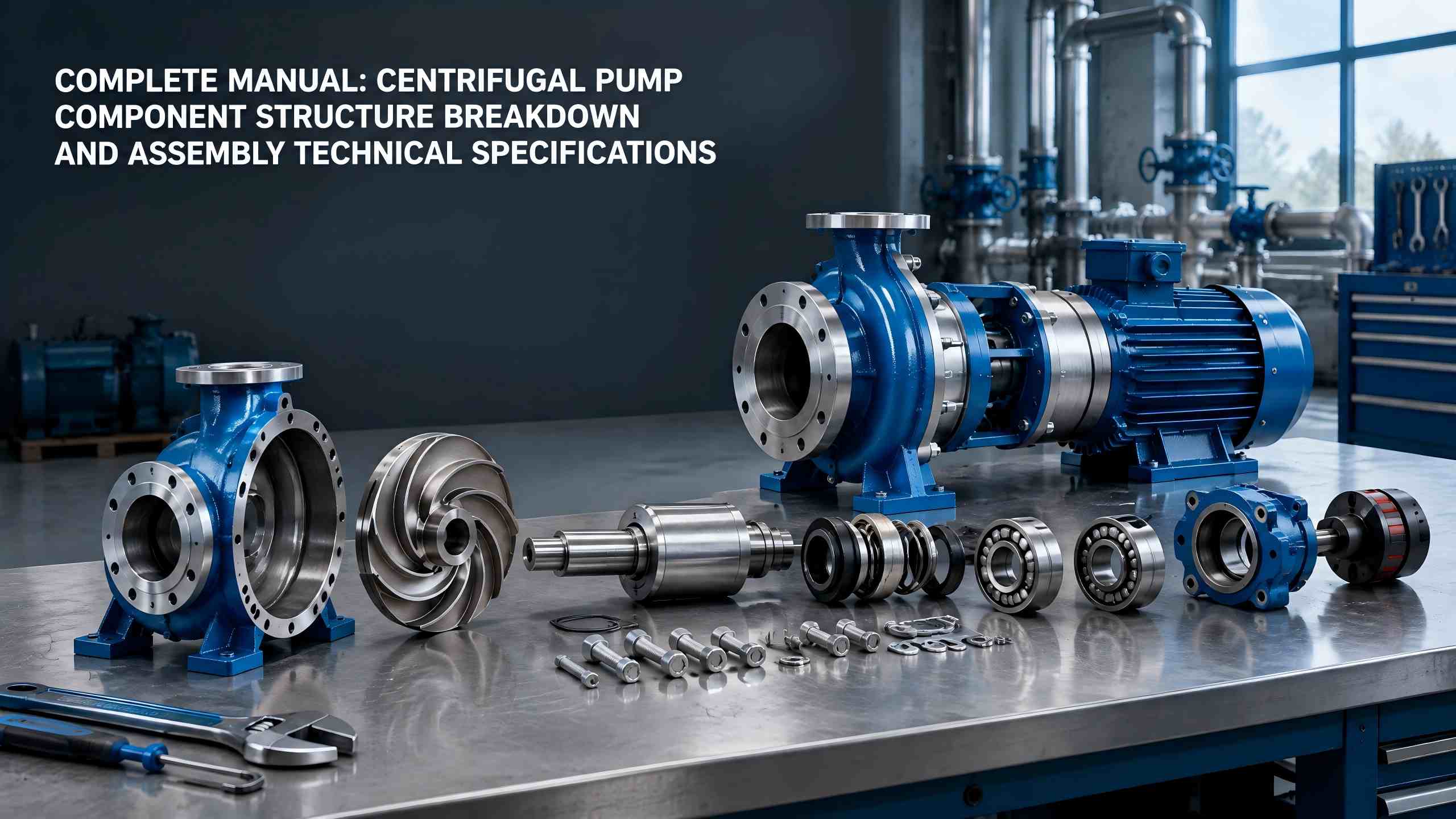

Aufschlüsselung der Komponentenstruktur und Zusammenbau der Kreiselpumpe, technische Spezifikationen

Kreiselpumpenwerden häufig in der industriellen Wasserversorgung, der Entwässerung, der Klimatisierung, dem Transport chemischer Flüssigkeiten, der kommunalen Wasserversorgung und anderen Bereichen eingesetzt. Dieses Dokument erläutert umfassend den Aufbau und die Funktionen von Kernkomponenten, Dichtungsschutzbaugruppen und Hilfszubehör vonTeffikoKreiselpumpen. Darüber hinaus werden umfassende Vorbereitungen für die Montage, Standardverfahren und technische Anforderungen bereitgestellt, um Benutzern dabei zu helfen, die Ausfallraten von Geräten von vornherein zu reduzieren.

I. Dichtungs- und Schutzbaugruppen für Kreiselpumpen

Dichtungs- und Schutzbaugruppen bestimmen die Dichtheit, Betriebsstabilität und Lebensdauer von Wasserpumpen. Sie umfassen hauptsächlich Dichtungselemente, Lager, Lagergehäuse und andere Teile und dienen als kritische Komponenten zur Verhinderung von Wasserlecks, ungewöhnlichen Geräuschen, Vibrationen und Ausfällen durch Festfressen.

Gleitringdichtungen und Packungsdichtungen

Gängige Dichtungsstrukturen für Kreiselpumpen lassen sich in zwei Kategorien einteilen: Gleitringdichtungen und Packungsdichtungen. Eine Gleitringdichtung besteht aus einem rotierenden Ring, einem stationären Ring, Federn und Dichtringen. Seine Endflächen passen genau und bieten eine nahezu leckagefreie Leistung sowie verschleißfeste und hochtemperaturbeständige Eigenschaften, wodurch es für industrielle Betriebsbedingungen mit hohem Druck und hoher Geschwindigkeit geeignet ist.

Packungsdichtungen verwenden zur Abdichtung flexible Füllstoffe aus Graphit und PTFE. Sie zeichnen sich durch eine einfache Struktur, einfache Wartung und niedrige Kosten aus und werden hauptsächlich für zivile Wasserpumpen und kleine Niederdruck-Kreiselpumpen eingesetzt. Ihr Nachteil besteht darin, dass während des Betriebs nur geringfügig Wasser eindringt, was ein regelmäßiges Nachziehen oder Ersetzen der Packung erforderlich macht.

Lager und Lagergehäuse

Lager unterstützen die Hochgeschwindigkeitsrotation der Pumpenwelle, reduzieren den mechanischen Reibungswiderstand und sorgen für einen reibungslosen, versatzfreien und ruckelfreien Wellenbetrieb. Das Lagergehäuse dient als Schutzgehäuse für die Lager. Es speichert intern Schmieröl und Fett, um eine kontinuierliche Schmierung und Wärmeableitung der Lager zu gewährleisten und so eine Überhitzung, ein Durchbrennen und ein Festfressen der Lager beim Trockenschleifen zu verhindern.

II. Passende Hilfsbaugruppen für Kreiselpumpen

Hilfsbaugruppen führen keine direkte Fluidarbeit aus, gewährleisten jedoch einen sicheren, stabilen und standardmäßigen Betrieb der gesamten Ausrüstung und sind ein unverzichtbarer Bestandteil eines vollständigen Kreiselpumpensystems.

• Einlass- und Auslassflansche: Verwirklichen Sie eine Standardverbindung zwischen der Wasserpumpe und den Rohrleitungen, stellen Sie die Dichtheit der Verbindungen sicher und verhindern Sie das Eindringen von Wasser und Luftlecks.
• Sockel und Kupplung: Der Sockel sichert die gesamte Einheit und reduziert Betriebsvibrationen; Die Kupplung verbindet die Pumpenwelle und die Motorwelle, um eine synchrone Kraftübertragung zu erreichen.
• Luftablassventil und Ablassventil: Luftablass beim Start beseitigt Luftblockaden und Kavitation; Die Entwässerung bei Abschaltung verhindert Gefrieren und Korrosion und schützt interne Komponenten.

III. Vorbereitungen vor der Montage für Kreiselpumpen

Die Montagequalität von Kreiselpumpen hat direkten Einfluss auf die Betriebsleistung und Lebensdauer. Standardisierte Vorbereitungen müssen vor der formellen Montage abgeschlossen sein, um Fehlmontagen, fehlende Teile und nicht konforme Montage zu vermeiden.

•  Studieren Sie die technischen Dokumente gründlich: Lesen Sie das Handbuch der Kreiselpumpe, die Montagezeichnungen und die technischen Parameteranforderungen sorgfältig durch und machen Sie sich mit der Gerätestruktur und den Montagestandards vertraut.
•  Qualitätskriterien für Hauptkomponenten: Klären Sie die Akzeptanzstandards für jede Kreiselpumpenkomponente und bestätigen Sie, dass die Teile frei von Verformung, Rissen, Verschleiß und Korrosion sind.
•  Teilebestand und Inspektion: Überprüfen Sie alle Komponenten einzeln, um vollständiges Zubehör, übereinstimmende Spezifikationen und qualifizierte Qualität sicherzustellen, und verbieten Sie den Einbau defekter Teile.
•  Bereiten Sie Werkzeuge und Messgeräte vor: Bereiten Sie im Voraus Montage- und Messgeräte vor, darunter Schraubenschlüssel, Messschieber, Wasserwaagen und Ausrichtungswerkzeuge, um die Montagegenauigkeit zu gewährleisten.
•  Verbrauchsmaterialien vorbereiten: Bereiten Sie Schmieröl, Fett, Dichtungspackungen, Dichtungen und andere Verbrauchsmaterialien vor, um den Schmier- und Dichtungsanforderungen für die Montage gerecht zu werden.

IV. Standard-Montagereihenfolge für Kreiselpumpen

Kreiselpumpen verschiedener Modelle unterscheiden sich geringfügig in Aufbau und Montagereihenfolge. Die IS-Typ-Back-Pull-Out-Kreiselpumpe, die am weitesten verbreitet ist, verwendet branchenübliche Standard-Montageverfahren. Konkrete Schritte sind wie folgt:

1. Lagerbaugruppen zusammenbauen: Installieren Sie die Lager genau an den vorgesehenen Positionen auf der Pumpenwelle und stellen Sie sicher, dass die Lager vollständig sitzen und sich flexibel drehen.

2. Pumpenwellenbaugruppe zusammenbauen: Pumpenwelle mit zusammengebauten Lagern als Ganzes in das Pumpengehäuse einbauen, um eine gleichmäßige Drehung ohne Blockierung sicherzustellen.

3. Pumpengehäuse und Rahmen befestigen: Montieren und befestigen Sie das gesamte Pumpengehäuse am Geräterahmen und achten Sie darauf, dass der Pumpenkörper horizontal, fest und wackelfrei ist.

4. Installieren Sie die Pumpenabdeckung und das Laufrad: Bringen Sie die Pumpenabdeckung vorab an der Position der Pumpenwelle an und befestigen Sie dann das Laufrad, um eine feste Laufradmontage und gleichmäßige Abstände zu gewährleisten.

5. Integrieren und befestigen Sie die gesamte Einheit: Passen Sie den Pumpendeckel und das Pumpengehäuse genau an und verriegeln Sie sie. Befestigen Sie dann den gesamten Pumpenkörper am Gerätesockel.

6. Endbearbeitung des Erscheinungsbilds: Entfernen Sie Schmutz und Flecken von der gesamten Einheit, überprüfen Sie die Integrität des Erscheinungsbilds und schließen Sie die gesamten Aufräumarbeiten ab.

7. Kupplungsausrichtung und -kalibrierung: Schließen Sie die Installation der Motor- und Pumpengehäusekupplungen ab und führen Sie eine Koaxialitätskorrektur durch, um die Übertragungsgenauigkeit sicherzustellen.

V. Technische Kernanforderungen für die Montage von Kreiselpumpen

Nach Abschluss der Montage müssen gemäß den technischen Standards strenge Inspektionen und Abnahmen durchgeführt werden, um einen qualifizierten Gerätebetrieb sicherzustellen. Nachfolgend sind die wichtigsten Akzeptanzkriterien aufgeführt:

•  Flexible Rotation der gesamten Einheit: Drehen Sie den Pumpenkörper und die rotierende Welle vorsichtig manuell. Das Gerät muss sich reibungslos und gleichmäßig drehen, ohne dass es zu Blockierungen oder mechanischen Reibungsgeräuschen kommt.
•  Kein Pumpenwellenspiel: Die Pumpenwelle darf keine offensichtliche axiale oder radiale Verschiebung aufweisen, mit konformem Spiel und ohne Lockerheit oder Wackeln.
•  Qualifizierte Koaxialität der Kupplung: Die koaxiale Abweichung zwischen der Pumpenhalbkupplung und der Motorhalbkupplung muss den technischen Parametern der Ausrüstung entsprechen, um Vibrationen, ungewöhnliche Geräusche und Verschleiß durch exzentrischen Betrieb zu vermeiden.
•  Standard-Schmierstoffbefüllung: Lager und Getriebeteile mit entsprechenden Mengen Schmieröl und Fett füllen. Halten Sie die richtige Ölmenge ein, um ein Trockenschleifen aufgrund von Ölmangel oder Staubansammlungen aufgrund übermäßigen Ölüberlaufs zu verhindern.

Zusammenfassung

Kreiselpumpenkomponenten bilden die Grundlage für den Anlagenbetrieb. Laufräder, Pumpengehäuse, Pumpenwellen, Dichtungselemente, Lager und andere Teile erfüllen entsprechende Funktionen und wirken zusammen und bestimmen so die Leistung und Lebensdauer der Pumpe. Unterdessen sind standardisierte Vorbereitungen vor der Montage, konforme Montageabläufe und strenge Montageabnahmestandards der Schlüssel zur Vermeidung von Geräteausfällen, zur Steigerung der Betriebseffizienz und zur Verlängerung der Gerätelebensdauer. Beherrschung der Komponentenstruktur und Montagetechniken vonTeffikoKreiselpumpen dienen als wesentliche Grundlage für den Anlagenbetrieb, die Wartung, die Installation, die Inbetriebnahme und die Fehlerbehebung.
