Die Welle der Teffiko-Magnetpumpe ist aus kohlenstoffreichem Chromlagerstahl gefertigt. Nach der Wärmebehandlung erreicht es eine Härte von 58–62 HRC und sorgt für eine hervorragende Verschleißfestigkeit und Verformungsbeständigkeit. Im Langzeitbetrieb können jedoch Erosion durch Verunreinigungen, Schmierungsfehler, Trockenlauf und Überlastung zu Wellenverschleiß, Biegung, Gewindeschäden und Keilnutversagen führen, was wiederum zu Vibrationen, ungewöhnlichen Geräuschen und verringerter Durchflussrate führt. Um die hohen Kosten für den Austausch einer brandneuen Welle zu vermeiden, werden in diesem Dokument systematisch die Schadensbeurteilungskriterien, vollständige Reparaturverfahren, Wartungsvorkehrungen sowie Montage- und Inbetriebnahme-Schlüsselpunkte für Teffiko-Magnetpumpenwellen gemäß Industriestandards erläutert.
Vor der Wartung müssen Schäden streng anhand der Materialfestigkeitseigenschaften beurteilt werden, um eine ineffektive Reparatur oder potenzielle Sicherheitsrisiken zu vermeiden:
Sichtbare Risse, starker Nutverschleiß oder allgemeine Torsionsverformung an der Wellenoberfläche. Solche Schäden gefährden die strukturelle Integrität des Schachts. Reparierte Wellen neigen während des Betriebs zu Wellenbrüchen oder Getriebeausfällen und müssen direkt verschrottet werden.
Leichtes Verbiegen, geringer Oberflächenverschleiß, winzige Kratzer, leicht abgerissene Gewinde oder leichte Aufrauung der Keilnuten. Solche Schäden beeinträchtigen nicht die Kernstruktur und Festigkeit des Schafts und können nach einer professionellen Reparatur wiederverwendet werden.
Verluste an Magnetpumpenwellen lassen sich in vier Hauptkategorien einteilen:
Meistens verursacht durch schlechte Schmierung, Eindringen von Verunreinigungen oder Langzeitreibung der Führungslager, die leicht zu Rundlauffehlern, Vibrationen und ungewöhnlichen Geräuschen führen.
Wird normalerweise durch häufige Start-Stopp-Zyklen, Trockenlauf, Überlastung oder ungleichmäßige Krafteinwirkung bei der Demontage und Montage verursacht und führt zu exzentrischem Laufradverschleiß, Reibung zwischen Magnetringen und unausgeglichener Ausrüstung.
Verursacht durch ungleichmäßige Anzugskräfte bei der Demontage und Montage, rutschende Werkzeuge oder Korrosion durch das Fördermedium, was zu Rost und Gewindeabriss führt, was eine stabile Fixierung der Laufradbaugruppen verhindert.
Wiederholte Stöße zwischen Keilen und Keilnuten aufgrund eines instabilen Übertragungsdrehmoments oder eines zu großen Montagespiels führen zu einer Aufrauung der Nutoberfläche und zu Kantenabsplitterungen, was die Übertragungseffizienz verringert und sogar zu einem Ausfall der Kraftübertragung führt.
Magnetpumpen enthalten starke interne Magnetringe mit starker magnetischer Anziehungskraft. Bei unsachgemäßer Demontage kann es zu Quetschverletzungen, Kollisionsschäden an Bauteilen und Kratzern an Isolierhülsen kommen. Um die Reparaturgenauigkeit der Pumpenwelle zu gewährleisten, müssen vor der Wartung ein Sicherheitsschutz und eine standardisierte Demontage durchgeführt werden.
Unterbrechen Sie die gesamte Stromversorgung des Geräts, schließen Sie die Einlass- und Auslassventile der Rohrleitung, lassen Sie das restliche Medium in der Pumpe vollständig ab und führen Sie eine vollständige Druckentlastung und Kühlung durch. Bereiten Sie Spezialwerkzeuge vor, darunter Winkelschlüssel, Nadelfeilen, Kupferhämmer, Schraubenrichtgeräte, Präzisionsmessschieber, Schleifmaschinen, Reparaturmaterialien für die Galvanik und saubere Wischlappen. Räumen Sie den Wartungsarbeitsplatz frei, nivellieren Sie ihn und verlegen Sie Gummiplatten, um Kollisionsschäden an Metallteilen zu vermeiden.
Zerlegen Sie das Gerät ausschließlich von außen nach innen: Entfernen Sie zuerst das Pumpengehäuse und die Isolierhülse und nehmen Sie dann langsam die innere Magnetringbaugruppe heraus, um eine plötzliche starke magnetische Anziehung und Kollision zwischen inneren und äußeren Magnetringen zu vermeiden. Lösen Sie dann die Kontermutter des Laufrads, entfernen Sie nacheinander Laufrad, Druckscheibe und mittleren Wellensitz und nehmen Sie schließlich die komplette Pumpenwelle heraus. Markieren Sie alle Komponenten während der Demontage und ordnen Sie sie in klassifizierter Reihenfolge an, um eine Fehlausrichtung der Montage und unausgeglichenes Spiel bei der anschließenden Montage zu vermeiden.

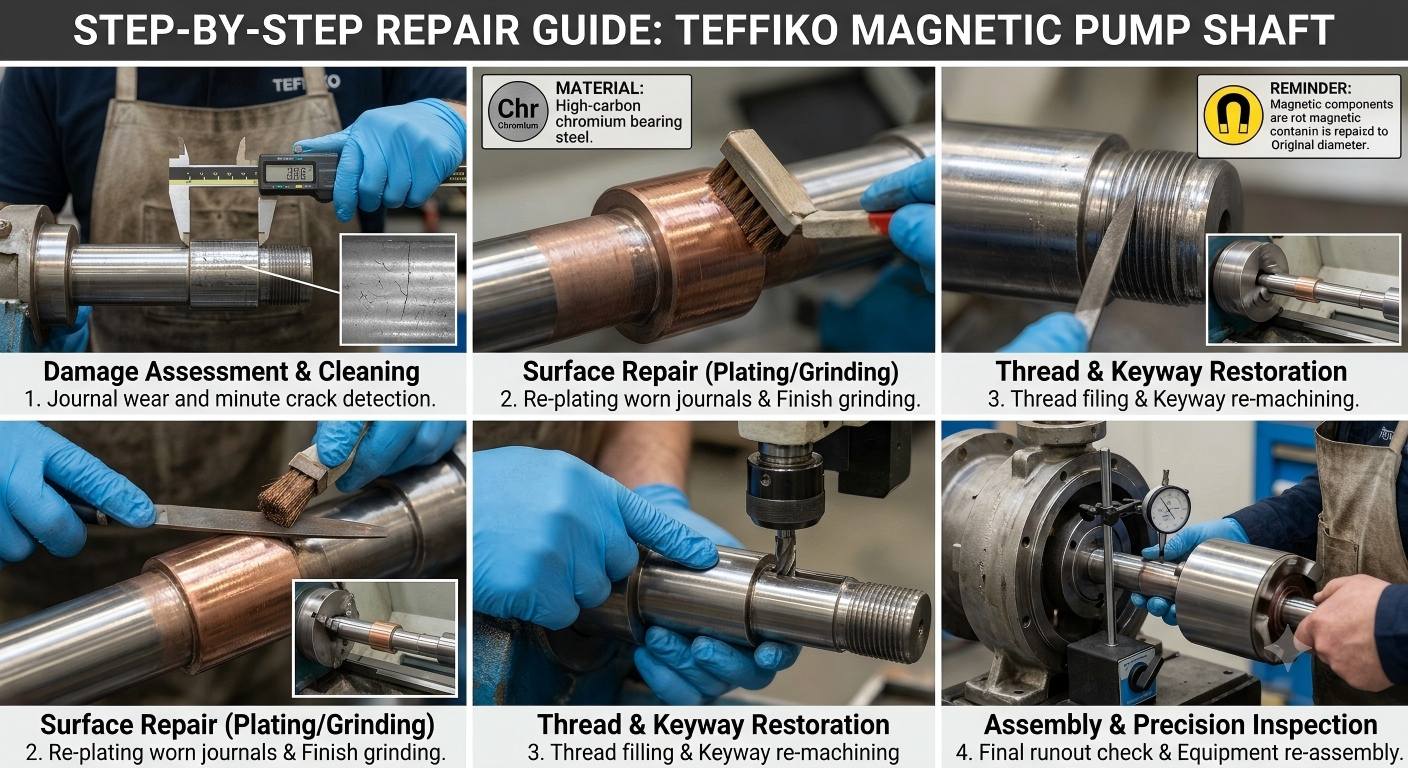

Nehmen Sie abgestimmte Reparaturprozesse entsprechend dem Schadensgrad der Pumpenwelle und den Materialeigenschaften von Lagerstahl mit hohem Kohlenstoffgehalt und Chrom an, um Reparaturgenauigkeit, Betriebsfestigkeit und Wartungskosten in Einklang zu bringen. Spezifische Reparaturpläne sind wie folgt:
Bei kleineren Kratzern, winzigen Kratzern und flachem Rillenverschleiß an Lagerzapfen, die zu Gleitlagern und Gummiführungslagern passen, verwenden Sie eine Verchromung, Kupferbeschichtung oder Edelstahlbeschichtung, um verschlissene Oberflächen zu reparieren. Steuern Sie die Beschichtungsdicke genau entsprechend der Abnutzungstiefe des Zapfens. Führen Sie nach dem Galvanisieren ein Enddrehen und Schleifen auf Drehmaschinen und Schleifmaschinen durch, um den Zapfendurchmesser auf die ursprüngliche Werksstandardgröße wiederherzustellen und das Standard-Montagespiel der Lager anzupassen, um eine reibungslose Drehung ohne Blockieren zu gewährleisten.
Bei Lagerzapfen mit tiefen Rillen oder großflächigem Exzenterverschleiß wird die strukturelle Festigkeit der Welle beeinträchtigt. Eine Reparatur wird nicht empfohlen und eine brandneue Pumpenwelle muss direkt ersetzt werden.
Bei Pumpenwellen mit kleinem Durchmesser und leichter Biegung: Kupferbleche auf dem konvex gebogenen Teil der Welle auflegen, um Kratzer auf der gehärteten Wellenoberfläche durch Hämmern zu vermeiden. Klopfen Sie vorsichtig mit einem Handhammer, um die Welle allmählich zu glätten, und messen und justieren Sie sie wiederholt, bis die Welle völlig gerade ist und keine radiale Abweichung aufweist.
Bei Pumpenwellen mit großem Durchmesser und leichter Biegung: Verwenden Sie einen speziellen Schraubenrichtapparat, um beim Richten einen gleichmäßigen Druck auszuüben. Gewaltsames Hämmern ist während des gesamten Prozesses strengstens untersagt, um versteckte Risse am hochharten Schaft zu vermeiden. Verwenden Sie nach dem Richten eine Messuhr, um den Rundlauffehler mehrmals zu testen, um sicherzustellen, dass die Parameter den Betriebsstandards der Ausrüstung entsprechen.
Wenn die Pumpenwelle übermäßige Biegung, Torsionsverformung oder versteckte Risse aufweist, muss sie verschrottet und direkt ersetzt werden, da das Richten keine langfristige Betriebsstabilität gewährleisten kann.
Wenn die Keilnuten nur leicht aufgeraut und abgenutzt sind, ohne dass es zu offensichtlichen Verformungen oder Kantenabsplitterungen kommt, feilen Sie die Nutwände mit feinen Feilen fein, um Grate, Vorsprünge und oxidierte Verunreinigungen zu entfernen. Die Keilnuten können nach dem Planfräsen normal montiert werden.
Wenn die Keilnuten stark verformt oder abgeplatzt sind und ein übermäßiges Getriebespiel aufweisen, reparieren Sie sie durch Schweißen: Blockieren Sie die ursprünglich beschädigte Keilnut durch Schweißen und bearbeiten Sie die Keilnut an der Standardskalenposition der Pumpenwelle neu.
Kritisches Tabu: Pumpenwellen, die unter Arbeitsbedingungen mit hoher Leistung und hohem Drehmoment verwendet werden, dürfen nicht durch Nachbearbeitung von Keilnuten repariert werden. Neue Wellen müssen ausgetauscht werden, um einen Bruch der Keilnut und einen Ausfall der Kraftübertragung während des Betriebs zu vermeiden, was zu Gerätestörungen führen kann.
Bei leicht abisolierten, teilweise beschädigten oder verrosteten und mit Graten übersäten Fäden: Fadenprofile mit Nadelfeilen präzise abschneiden und Rost und Verunreinigungen entfernen. Testen Sie das Einrasten der Mutter nach dem Trimmen manuell. Eine Wiederverwendung ist zulässig, wenn das Einrasten reibungslos erfolgt, ohne dass es zu Lockerungen oder Verklemmungen kommt.
Für stark abgebrochene, weitgehend ausgerissene Gewinde, die nicht normal einrasten können, stehen zwei standardisierte Reparaturschemata zur Verfügung:
Drehen Sie das Ende der Pumpenwelle leicht nach unten, pressen Sie eine passende Buchse ein und bearbeiten Sie die Buchse mit einem Standardgewinde.
Füllen Sie den beschädigten Gewindebereich durch Elektroschweißen oder Gasschweißen auf und bearbeiten Sie Standardgewinde durch Fertigdrehen nach dem Abkühlen, um sie an die ursprüngliche Sicherungsmutter anzupassen.
Reparierte Pumpenschächte dürfen nicht direkt eingebaut werden. Die folgenden Inspektions- und Inbetriebnahmeverfahren sind strikt einzuhalten:
Einige Betriebs- und Wartungsmitarbeiter erzwingen die Reparatur von gerissenen, stark verdrehten Pumpenwellen oder Wellen, die unter Arbeitsbedingungen mit hohem Drehmoment verwendet werden, um Kosten zu senken. Obwohl die Anlage kurzfristig normal laufen kann, ist es sehr wahrscheinlich, dass es zu schwerwiegenden Fehlern wie Wellenbrüchen, Fehlern bei der Magnetübertragung und Medienlecks kommt. Gewalttätige Betätigung während der Demontage magnetischer Komponenten führt zu Exzentrizität der Pumpenwelle und Verschleiß des Magnetrings. Eine direkte Installation ohne genaue Inspektion nach der Reparatur führt zu sekundären Fehlern wie Gerätevibrationen, Medienlecks und unzureichender Durchflussrate.
Überprüfen Sie regelmäßig den Zustand der Lagerschmierung und ersetzen Sie beschädigtes Schmieröl und -fett rechtzeitig, um durch Trockenreibung verursachten Lagerzapfenverschleiß zu vermeiden. Den Gerätebetrieb strikt standardisieren; Vermeiden Sie Trockenlauf, Überlastbetrieb und häufiges Starten und Stoppen von Magnetpumpen. Installieren Sie einen Vorfilter in Rohrleitungen, wenn Sie Medien mit Feststoffpartikeln und Verunreinigungen transportieren, um die Erosion von Verunreinigungen an der Welle zu verhindern. Führen Sie regelmäßige Demontageinspektionen durch, um Geradheit, Gewinde- und Keilnutverschleiß der Pumpenwellen zu erkennen, Fehler im Voraus vorherzusagen und vorbeugende Wartungsarbeiten durchzuführen, um die Lebensdauer der Pumpenwellen zu verlängern.
Die Welle der Teffiko-Magnetpumpe ist präzisionsgefertigt aus kohlenstoffreichem Chromlagerstahl. Die meisten leichten und mittelschweren Schäden können kostengünstig repariert werden. Befolgen Sie die Grundprinzipien „genaue Schadensbeurteilung, gezielte Reparatur, präzise Überprüfung nach der Reparatur und standardisierte Montage und Inbetriebnahme“. Durch die Beherrschung spezieller Reparatur- und standardisierter Inbetriebnahmeverfahren für verschiedene Fehler können nicht nur die Betriebs- und Wartungskosten erheblich gesenkt, sondern auch ein langfristig leckagefreier, stabiler und effizienter Betrieb der Geräte sichergestellt werden.
