Trockenlauf (Trockenbetrieb/Leerlauf) einesKreiselpumpebezieht sich auf einen anormalen Betriebszustand, bei dem dem Pumpenhohlraum Flüssigkeit fehlt, das Flüssigkeitsvolumen unzureichend ist oder Saugflüssigkeit verloren geht, während die Pumpe weiter läuft. Es handelt sich um einen äußerst zerstörerischen Fehler, der häufig bei industriellen Kreiselpumpen auftritt. Kreiselpumpen sind zur Schmierung, Kühlung und Stabilisierung des hydraulischen Drucks auf die geförderte Flüssigkeit angewiesen. Sobald der mittlere Schutz entzogen wird, reiben die internen Komponenten direkt aneinander und speichern schnell Wärme. Schon ein kurzer Leerlauf kann zu irreversiblen Schäden bis hin zum Totalausfall der Pumpe und damit zur Abschaltung führen.
Unter normalen Betriebsbedingungen bildet die Flüssigkeit im Inneren der Pumpe einen Flüssigkeitsfilm auf den Oberflächen von Gleitringdichtungen, Lagern und Laufrädern. Dieser Film reduziert nicht nur die Reibung zwischen Metallteilen, sondern leitet auch die während des Betriebs entstehende Wärme ab und gleicht gleichzeitig den hydraulischen Widerstand des rotierenden Laufrads aus, um einen stabilen Gerätebetrieb zu gewährleisten.
Beim Trockenlauf ersetzt Luft die geförderte Flüssigkeit im Pumpenhohlraum vollständig und treibt die Ausrüstung weit über ihre vorgesehenen Betriebsgrenzen hinaus. Sobald der Flüssigkeitsfilm vollständig verschwindet, verlieren alle Präzisionskomponenten ihre Schmierung und Kühlung. Das Laufrad dreht sich im Leerlauf mit hoher Geschwindigkeit, fördert das Medium nicht und erzeugt eine unausgeglichene innere Spannung. Verschiedene Fehler überlagern sich und eskalieren kontinuierlich, sodass sich innerhalb kurzer Zeit ein Teilschaden einer Komponente bis hin zum Ausfall eines Gesamtsystems entwickelt.
Der Trockenlauf von Kreiselpumpen führt nicht direkt zum Durchbrennen des Motors, führt jedoch zu schwerwiegenden Schäden an wichtigen Präzisionskomponenten, wodurch die Wartungskosten drastisch steigen und die Lebensdauer der Ausrüstung verkürzt wird. Die Hauptgefahren lassen sich in fünf Kategorien einteilen:
Gleitringdichtungen sind zur Isolierung, Schmierung und Temperaturreduzierung auf einen Flüssigkeitsfilm angewiesen. Beim Trockenlauf führt die direkte Trockenreibung zwischen den Endflächen der Dichtung zu einem abrupten Temperaturanstieg, der zu Ablation, Verformung und Rissbildung der Dichtungsringe führt, was direkt zum Austreten von Flüssigkeit aus der Anlage führt. Dies ist der häufigste Fehler, der durch Trockenlauf verursacht wird.
Ohne Flüssigkeitsschmierung steigt der Reibungswiderstand des Lagers stark an, was zu einer starken lokalen Wärmeentwicklung führt, was leicht zu Verschleiß, Festfressen und übermäßigen Vibrationen führen kann. Eine längere Trockenrotation kann die rotierende Welle weiter verbiegen und den Rotor aus dem Gleichgewicht bringen, wodurch die Betriebspräzision des Geräts dauerhaft beeinträchtigt wird.
Ohne Flüssigkeitswiderstand, der das Laufrad einschränkt, gerät sein Betriebszustand aus dem Gleichgewicht, was zu turbulenter Strömung und instabilem Druck führt. Die hydraulische Leistung der Anlage lässt vollständig nach, so dass sie nicht mehr in der Lage ist, die normalen Anforderungen an die Produktionsförderung zu erfüllen.
In Kernbereichen wie Gleitringdichtungen, Pumpengehäusen und Lagern eingeschlossene Wärme kann nicht abgeführt werden und bildet lokale Hochtemperaturzonen, die die Alterung und Beschädigung von Komponenten beschleunigen.
Die Kombination aus anhaltender hoher Temperatur und innerer Spannung verformt Metallteile wie Laufräder und Pumpengehäuse und beeinträchtigt die Passungsspiele der Komponenten. Im weiteren Betrieb kommt es zu lauten Geräuschen, heftigen Erschütterungen und unzureichender Ausgangsleistung, was zu dauerhaften Defekten führt.
In Industrieszenarien sind Trockenlauffehler selten auf inhärente Gerätedefekte zurückzuführen; Die meisten sind auf Systemkonstruktionsfehler, Pipeline-Betriebsbedingungen oder manuelle Betriebsfehler zurückzuführen. Häufige Ursachen werden klar wie folgt kategorisiert:
Der Flüssigkeitsstand im Saugtank sinkt unter die Öffnung der Pumpeneinlassleitung, wodurch Luft in die Saugleitung eindringen und die Flüssigkeitszufuhr unterbrochen werden kann.
Bei unzureichender Ansaugung oder unvollständiger Entlüftung vor dem Start bleiben Lufteinschlüsse im Pumpenhohlraum zurück, wodurch eine Luftschleuse entsteht, die den normalen Flüssigkeitszufluss blockiert.
Teilweise geschlossene Einlassventile, verstopfte Filtersiebe oder verstopfte gebogene Rohrleitungen schränken die Flüssigkeitszufuhr ein und behindern die Flüssigkeitsabsaugung.
Durch eine schlechte Abdichtung oder lose Verbindungen an der Einlassleitung kann Luft in die Rohrleitung eindringen und so den für die Flüssigkeitsansaugung erforderlichen Unterdruck zerstören.
Eine unangemessene Rohrleitungsanordnung und eine unzureichende NPSH-Grenze (Net Positive Saughöhe) führen dazu, dass die Wasserpumpe anfällig für instabile Flüssigkeitsansaugung und zeitweiligen Trockenlauf ist.
Nicht standardmäßige Start- und Abschaltverfahren sowie unzureichende tägliche Kontrollinspektionen führen dazu, dass die Pumpe ohne Last läuft.
Trockenlaufschäden treten nicht schlagartig auf; Im ersten Fehlerstadium treten offensichtliche Frühwarnsignale auf. Durch rechtzeitige Abwicklung können schwere Stillstandsverluste vermieden werden:
Scharfes metallisches Quietschen, das durch Trockenreibung zwischen Komponenten erzeugt wird und vom sanften Geräusch im Normalbetrieb unterscheidbar ist.
Instabile hydraulische Bedingungen und Unwucht des Rotors erhöhen die Frequenz und Amplitude der Vibrationen der gesamten Anlage erheblich.
Schneller Temperaturanstieg am Pumpenkörper, am Dichtungsende und an den Lagerstellen.
Die Pumpe läuft normal, liefert aber anhaltend einen niedrigen, instabilen Auslassdurchfluss und Ausgangsdruck.
Ungeordnete mechanische Betriebsbedingungen führen zu unregelmäßigen Anstiegen und Abfällen des Betriebsstroms des Motors.
Wiederkehrendes Ansaugen von Luft in den Pumpenraum führt zu einem diskontinuierlichen, ungleichmäßigen Ausstoß der austretenden Flüssigkeit.

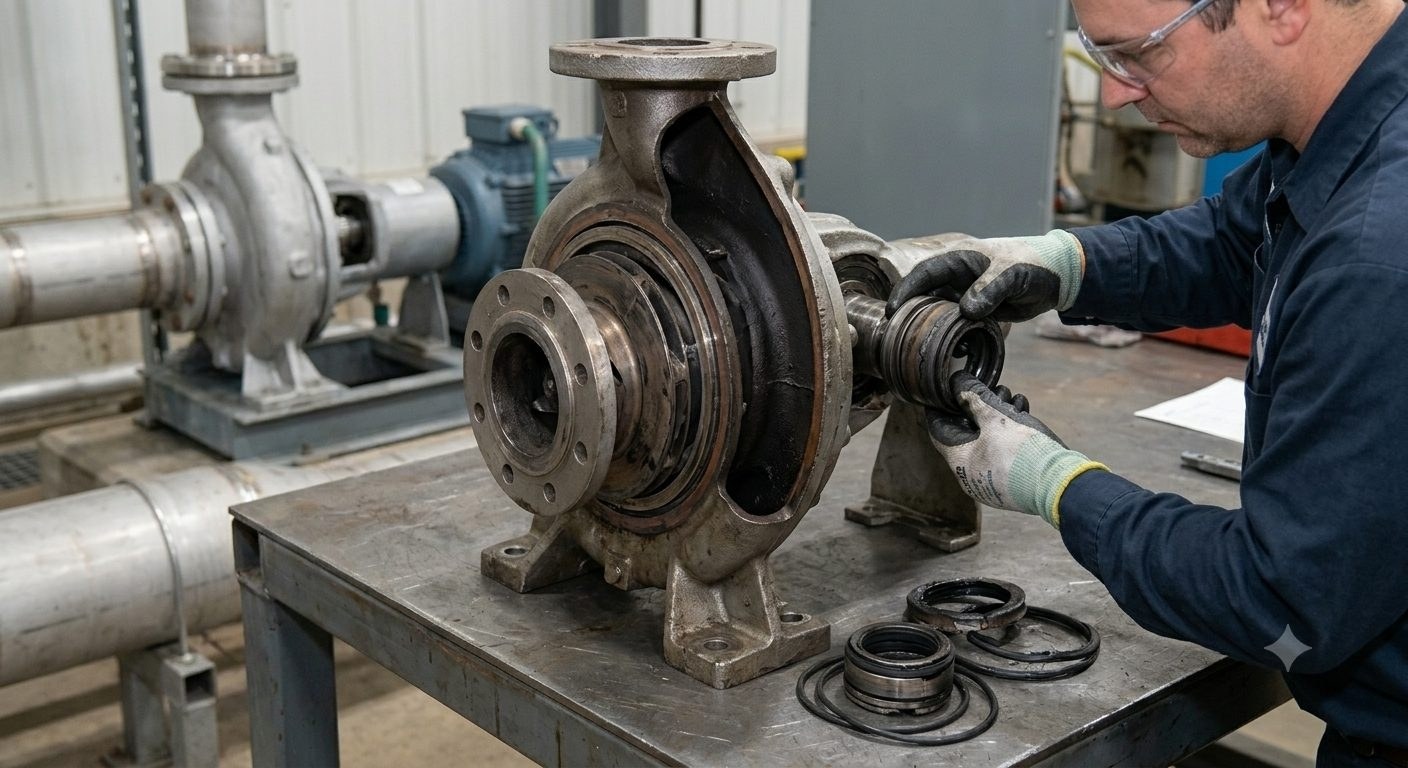

Stoppen Sie die Pumpe sofort, sobald Trockenlaufsymptome festgestellt werden. Das Aufsprühen von kaltem Wasser oder die direkte Zugabe von Flüssigkeit ist verboten, da starke Temperaturunterschiede zu Rissen und Verformungen von Hochtemperatur-Metallteilen führen können. Lassen Sie das Gerät auf natürliche Weise abkühlen, bevor Sie die mechanische Dichtung, die Lager und das Laufrad auf Schäden prüfen. Ersetzen Sie defekte Teile, beheben Sie Probleme wie unzureichenden Flüssigkeitsstand, Luftlecks in der Rohrleitung und Verstopfungen und überprüfen Sie die normalen Betriebsbedingungen, bevor Sie die Pumpe neu starten.
Führen Sie einen doppelten Schutz ein, der aus standardisiertem Betrieb und intelligenter Überwachung besteht, um Trockenlaufrisiken an der Quelle zu beseitigen.
Halten Sie die Startprotokolle strikt um: Überprüfen Sie vor dem Start den ausreichenden Flüssigkeitsstand, öffnen Sie die Einlassventile vollständig und reinigen Sie die Filtersiebe. Füllen Sie die Pumpe vollständig an und entlüften Sie sie gründlich, um unregelmäßige Start- und Abschaltvorgänge zu verhindern.
Installieren Sie Flüssigkeitsstandsensoren, Durchflussschalter und Drucksensoren, um die Betriebsbedingungen in Echtzeit zu überwachen. Das Gerät kann bei Flüssigkeitsunterbrechung, Nullfluss oder abnormalem Druck automatisch Alarme auslösen und abschalten und bietet so einen rundum stabilen Betriebsschutz für Kreiselpumpen.
Der Trockenlauf von Kreiselpumpen ist ein kontrollierbarer und vermeidbarer Betriebszustand mit hohem Risiko. Die Hauptgefahren entstehen durch reibungsbedingte Wärmestauung, instabile hydraulische Leistung und Bauteilverformung aufgrund von Medienmangel. Die meisten Trockenlauffehler sind auf Fahrlässigkeit und anormale Systemzustände zurückzuführen. Durch die strikte Einhaltung standardisierter Startverfahren, regelmäßige Inspektionen der Rohrleitungen und die Installation intelligenter Überwachungsschutzgeräte können Trockenlaufrisiken vollständig ausgeschlossen werden.
