Mein praktischer Leitfaden zu Rotoren und Statoren in Exzenterschneckenpumpen

Nach jahrelanger Tätigkeit in der Industrie kann ich das mit Sicherheit sagenExzenterschneckenpumpen(auch bekannt als Rotor-Stator-Pumpen, Exzenterschneckenpumpen) sind absolute „Grundnahrungsmittel“ für den Flüssigkeitstransfer. Als Verdrängerpumpen sind sie speziell für die Förderung von viskosen Flüssigkeiten, korrosiven Substanzen und Medien mit Feststoffpartikeln konzipiert – sie sind unverzichtbar in der Ölförderung, in Chemieanlagen, Abwasseraufbereitungsanlagen und Lebensmittelproduktionslinien.

Meiner Meinung nach ist ihre hervorragende Leistung auf die enge Zusammenarbeit zwischen Rotor und Stator zurückzuführen. Um das Funktionsprinzip, die Leistung und den langfristig stabilen Betrieb von Exzenterschneckenpumpen wirklich zu verstehen, müssen Sie diese beiden Kernkomponenten gründlich verstehen. Dabei handelt es sich nicht nur um theoretisches Wissen; Es ist eine hart erarbeitete Erfahrung, die ich im Laufe der Jahre gesammelt habe.

I. Rotor und Stator

In meinen Augen liegt die „Lebensader“ jeder Exzenterschneckenpumpe in der Kombination von Rotor und Stator – je präziser diese passen, desto höher ist der Wirkungsgrad der Pumpe.

Der Rotor ist eine spiralförmige Metallwelle, die normalerweise aus hochfestem Edelstahl, legiertem Werkzeugstahl oder sogar Titan besteht. Als im Pumpengehäuse eingebaute aktive Komponente treibt sie bei der Rotation nicht nur den Flüssigkeitsfluss an, sondern erzeugt auch die für die Übertragung erforderliche Kompressionskraft. Ich habe viele Rotoren gesehen, die einer Verchromung oder anderen Oberflächenhärtungsbehandlungen unterzogen wurden, und ehrlich gesagt erhöht dies ihre Verschleißfestigkeit erheblich. Das Überspringen dieses Schritts führt zu einem störend schnellen Verschleiß des Rotors.

Der Stator hingegen ist ein Metallrohr mit geformtem Innenhohlraum, ausgekleidet mit elastischen Materialien wie Nitrilkautschuk (NBR), Fluorkautschuk (FKM) oder EPDM. Seine Innenform passt perfekt zum Rotor und der Durchmesser des Rotors ist etwas größer als der Innendurchmesser des Stators. Diese „Presspassung“ sorgt dafür, dass die gebildeten Kammern luftdicht sind; Wenn die Dichtung versagt, ist die Pumpe praktisch unbrauchbar.

Ob es sich um eine Einschneckenpumpe (eingängiger Rotor gepaart mit einem zweigängigen Stator), eine Doppelschneckenpumpe (zwei gegenläufig rotierende und ineinandergreifende Schnecken) oder eine Dreischneckenpumpe (eine Antriebsschnecke mit zwei angetriebenen Schnecken) handelt, ich habe auf die harte Tour gelernt, dass die Passgenauigkeit zwischen Rotor und Stator direkt darüber entscheidet, ob die Pumpe zuverlässig arbeiten kann. Selbst eine geringfügige Abweichung kann zu verringertem Durchfluss, Leckagen oder einer vollständigen Abschaltung führen.

II. Funktionsprinzip: Einfache und dennoch effiziente „Hohlraumförderung“

Das Funktionsprinzip von Exzenterschneckenpumpen habe ich erst vollständig verstanden, als ich zwei alte Pumpen zerlegt habe – es ist eigentlich sehr einfach zu verstehen.

Wenn sich der Rotor exzentrisch im Stator dreht, bilden ihre ineinandergreifenden spiralförmigen Strukturen eine Reihe versiegelter Hohlräume. Während sich der Rotor dreht, bewegen sich diese Hohlräume stetig in Richtung des Auslassendes und „befördern“ die Flüssigkeit im Wesentlichen vorwärts. Es ist, als ob sich in der Pumpe ein unsichtbares Förderband befindet, das speziell für den Flüssigkeitstransfer entwickelt wurde.

An der Saugöffnung dehnt sich das Hohlraumvolumen aus, wodurch der Innendruck abnimmt, und Flüssigkeit wird durch den atmosphärischen Druck aus dem Behälter angesaugt; Während sich der Rotor weiter dreht, wird der mit Flüssigkeit gefüllte Hohlraum zur Auslassöffnung gedrückt, wo sich das Hohlraumvolumen zusammenzieht und die Flüssigkeit zusammendrückt, um den Druck zu erhöhen, sodass die Flüssigkeit reibungslos austreten kann.

Was mir an diesem Design besonders gut gefällt, ist, dass es überhaupt keine Einlass- oder Druckventile benötigt. Dadurch wird nicht nur eine stabile, pulsationsarme Übertragung erreicht – entscheidend für sensible Prozesse –, sondern auch die „empfindlichen“ scherempfindlichen Materialien, wie etwa biopharmazeutische Rohstoffe, die bei ungeeigneter Krafteinwirkung versagen können, werden schonend behandelt. Hier noch ein praktischer Tipp für Sie: Durch die Drehrichtungsumkehr des Rotors lässt sich die Saug- und Druckrichtung vertauschen. Dieser kleine Eingriff hat mir die Mühe erspart, die gesamte Ausrüstung mehrmals neu zu konfigurieren.

III. Kernvorteile (und unvollkommene Nachteile)

Im Laufe der Jahre habe ich gesehen, dass Exzenterschneckenpumpen in vielen Fällen andere Pumpentypen übertreffen, aber sie sind nicht allmächtig. Lassen Sie uns ihre Vor- und Nachteile objektiv besprechen.

(I) Unverzichtbare Kernvorteile

• Stabiler Durchfluss und einfache Einstellung:Der enge Sitz zwischen Rotor und Stator sorgt für äußerst gleichmäßige Änderungen des Hohlraumvolumens bei nahezu vernachlässigbaren Durchflussschwankungen. Im Gegensatz zu Kreiselpumpen sind keine zusätzlichen Ventile erforderlich, um einen stabilen linearen Fluss zu gewährleisten, wodurch sie sich besonders für präzise anspruchsvolle Szenarien wie die chemische Produktion eignet. Darüber hinaus ist die Durchflussmenge direkt mit der Rotorgeschwindigkeit verknüpft – die Einstellung der Leistung ist so einfach wie das Drehen eines Knopfes. Ich nutzte es zur Flusskontrolle während der Serienproduktion und hatte nie fehlerhafte Produkte aufgrund von Flussabweichungen.
• Gleichmäßige Druckabgabe:Die Flüssigkeit wird beim Transfer sanft und kontinuierlich gepresst, ohne plötzliche Druckspitzen. Ich hatte noch nie Probleme damit, „empfindliche“ druckempfindliche Medien wie hochviskose Polymerlösungen zu transportieren.
• Hervorragende Selbstansaugfähigkeit:Es ist kein Voranfüllen erforderlich – sobald es gestartet ist, kann es Flüssigkeit direkt aus dem Behälter ansaugen, mit einer maximalen Saughöhe von bis zu 8,5 Metern Wassersäule. Dies ist Kolbenpumpen weit überlegen, insbesondere in Kläranlagen, wo wir Pumpen häufig starten und stoppen. Durch die Umstellung auf Exzenterschneckenpumpen konnte die Vorbereitungszeit unseres Teams halbiert werden.
• Vielseitiges Flüssigkeitshandling:Es kommt problemlos mit hochviskosen Flüssigkeiten (ich habe Marmelade und Schokoladensirup transportiert), sandhaltigem Rohöl, abrasiven Schlämmen und ätzenden Chemikalien zurecht. Beim Fördern von Gas-Feststoff-Gemischen übertrifft sie Membranpumpen und beim Transport viskoser Flüssigkeiten ist sie den Zahnradpumpen nicht gewachsen. Ich habe damit einmal Schlamm transportiert, der Golfball-große Partikel enthielt, ohne dass es zu einer einzigen Verstopfung kam.
• Scherarme Übertragung zur Materialschonung:Sein Design minimiert Scherkräfte, was ein „Retter“ für die biopharmazeutische Industrie ist. Ich habe damit Proteinlösungen und bioaktive Substanzen transportiert, und die Materialleistung wurde überhaupt nicht beeinträchtigt – etwas, das die meisten Pumpen nicht leisten können.
• Kompakte Bauweise und Energieeffizienz:Der Platzbedarf ist gering, was die Installation und Wartung erleichtert. Darüber hinaus ist es sehr energieeffizient; Nach dem Austausch alter Pumpen in unserer Chemiefabrik sanken die Stromkosten um 15 %.
• Doppelfunktion als Dosierpumpe:Im Gegensatz zu Kolbenpumpen, Membranpumpen oder Zahnradpumpen reicht ihre Präzision zum Dosieren und Abfüllen von Chemikalien aus. Ich habe es zuvor zum Transport von Reagenzien in einem Labor verwendet, mit einer Genauigkeit von 1 %, sodass keine zusätzliche Messgeräteausrüstung erforderlich war.

(II) Nachteile, auf die Sie achten sollten

• Hohe Kosten:Ehrlich gesagt sind der Anschaffungspreis und die Wartungskosten höher als bei einfacheren Pumpen. Für kleine Werkstätten mag es unwirtschaftlich sein, aber bei anspruchsvollen Arbeitsbedingungen kann sich die Anfangsinvestition aufgrund seiner Langlebigkeit lohnen.
• Empfindlichkeit gegenüber übermäßigen Feststoffpartikeln:Zu viele Feststoffpartikel im Medium führen zu einem schnellen Verschleiß von Rotor und Stator. Ich habe damit einmal Rohöl mit zu hohem Sandanteil transportiert und der Stator versagte nach sechs Monaten. Die Lektion: Überprüfen Sie immer den Feststoffgehalt und installieren Sie einen Filter, wenn Sie sich nicht sicher sind.
• Grundsätzlich kein Trockenlauf:Bereits eine Minute Trockenlauf kann zu Überhitzung und Schäden am Rotor und Stator führen. Ein Kollege von mir machte diesen Fehler – er versäumte es, den Flüssigkeitsstand vor dem Start zu überprüfen – und brannte den Rotor durch, was zu einem ganzen Tag Ausfallzeit und erheblichen Kosten für Ersatzteile führte.
• Für Hochdruckszenarien erforderliche Änderung:Es ist die erste Wahl für Arbeitsbedingungen mit niedrigem bis mittlerem Druck, für die Hochdruckübertragung sind jedoch zusätzliche Modifikationen erforderlich. Ich habe einmal versucht, es für die Hochdruckübertragung zu verwenden, aber es leckte stark, bis wir die Dichtungen und das Gehäuse verbesserten.
• Kavitationsrisiko:Wenn der Flüssigkeitsdruck niedriger ist als der Dampfdruck, kommt es zu Kavitation – winzige Blasen platzen und beschädigen innere Teile. Ich habe dies in einem Szenario mit geringem Durchfluss erlebt und der Rotor war beschädigt. Später löste der Einbau eines Überdruckventils das Problem, war aber eine kostspielige Lektion.

IV. Wie sich die Rotor- und Statorgeometrie auf die Leistung auswirkt (Meine Auswahlkriterien)

Nachdem ich jahrelang Pumpen ausgewählt hatte, stellte ich fest, dass die Geometrie von Rotor und Stator der Schlüssel zur Anpassung an die Arbeitsbedingungen ist.

Klassifizierung des Pumpentyps (Mein Quick Matching Guide)

• Einschneckenpumpen:Eingewinderotor gepaart mit einem Doppelgewindestator – ich bevorzuge dies für den Transport hochviskoser Flüssigkeiten oder Medien, die feste Partikel enthalten. Zum Beispiel beim Schlammtransfer in Kläranlagen, wo die Verstopfungshemmung hervorragend ist.
• Doppelschneckenpumpen:Zwei gegenläufig rotierende und ineinandergreifende Schnecken – arbeiten äußerst leichtgängig und geräuscharm. Ich verwende ihn zum Transport sauberer oder leicht verunreinigter Öle und Chemikalien und stelle so die Materialreinheit sicher, die für pharmazeutische oder lebensmitteltaugliche Anwendungen von entscheidender Bedeutung ist.
• Dreischneckenpumpen:Eine Antriebsschnecke mit zwei angetriebenen Schnecken – der Durchfluss ist so gleichmäßig wie bei einer Dosierpumpe. Es eignet sich besonders für den Transport dünnflüssiger, sauberer Flüssigkeiten wie Hydrauliköl und Schmieröl; Ich verwende es oft in Schmiersystemen für Werkzeugmaschinen und hatte noch nie Probleme mit unzureichender Schmierung.

Geometrieuntertypen (kleine Details, die sich auf die Leistung auswirken)

Zusätzlich zu den grundlegenden Pumpentypen können subtile Anpassungen der Geometrie von Rotor und Stator erhebliche Änderungen mit sich bringen:

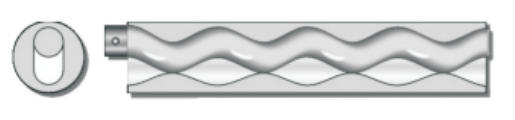

• S-Typ: Ultrastabile Übertragung, kompakter Rotoreinlass und geringe Anforderungen an die positive Nettosaughöhe (NPSH). Ich wähle dies immer, wenn ich viskose Materialien oder Medien mit großen Partikeln transportiere – ich habe keine Probleme mehr mit Kavitation und Verstopfungen.

• L-Typ: Längere Dichtlinie zwischen Rotor und Stator, dadurch höherer Wirkungsgrad und längere Lebensdauer. Es verfügt über eine kompakte Struktur, aber eine große Durchflusskapazität und eignet sich für Szenarien mit hoher Ausbeute und hohen Ausfallkosten.

• D-Typ: Kompakte Bauweise, nahezu pulsationsfreie Förderung und extrem hohe Dosiergenauigkeit. Ich verwende es in Szenarien zur präzisen Dosierung von Chemikalien – stellen Sie die Parameter ein und lassen Sie es beruhigt, ohne dass Sie sich über Durchflussschwankungen Gedanken machen müssen.

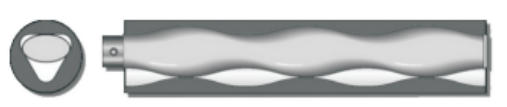

• P-Typ: Kombiniert eine große Durchflusskapazität mit einer kompakten Struktur und übernimmt die lange Dichtungslinie des L-Typs. Es ist meine „Allzweckpumpe“ – sie ermöglicht sowohl eine hohe Förderleistung als auch eine präzise Dosierung.

Darüber hinaus können Parameter wie Schrägungswinkel, Steigung und Zahnprofil nicht ignoriert werden. Aus meiner Erfahrung: Je größer der Spiralwinkel, desto größer die Durchflussrate, aber desto geringer der Druck; Je kleiner der Spiralwinkel, desto höher der Druck, aber desto geringer die Durchflussrate. Dies ist ein Kompromiss, der von der Priorität der Arbeitsbedingungen abhängt. Müssen Sie eine große Menge viskoser Flüssigkeit transportieren? Wählen Sie einen großen Spiralwinkel; Benötigen Sie einen Hochdruck-Langstreckentransfer? Wählen Sie einen kleinen Spiralwinkel.

V. Auswahl- und Wartungstipps (Mein „Leitfaden zur Vermeidung von Fallstricken“ aus Erfahrung)

(I) Wählen Sie die richtige Pumpe, um Umwege zu vermeiden

Die Auswahl einer Pumpe (einschließlich passendem Rotor und Stator) ist entscheidend für die Anpassung an die Arbeitsbedingungen. Dies ist eine Erfahrung, die ich gesammelt habe, nachdem ich in unzählige Fallstricke geraten bin:

• Hochviskose Medien:Wählen Sie eine Einschneckenpumpe und der Rotor muss aus verchromtem Edelstahl oder einer verschleißfesten Legierung bestehen. Vertrauen Sie mir, die Wahl gewöhnlicher Materialien, um Geld zu sparen, wird später dazu führen, dass Teile häufig ausgetauscht werden müssen, was Kopfschmerzen bereiten wird.
• Medien mit Feststoffpartikeln:Einschneckenpumpe gepaart mit einem speziellen Gummistator (verschleißfest und korrosionsbeständig). Früher habe ich für den Schlammtransport einen gewöhnlichen Gummistator verwendet, der jedoch nach drei Wochen versagte. Die Umstellung auf eine spezielle Formel 1 dauerte 8 Monate, bevor sie ersetzt wurde.
• Hohe Anforderungen an Durchfluss-/Druckstabilität:Wählen Sie eine Doppelschneckenpumpe oder eine Dreischneckenpumpe. Bei sensiblen Prozessen ist der Vorteil der geringen Pulsation den Mehraufwand wert.

Auch die Auswahl des Statormaterials ist entscheidend: Nitrilkautschuk (NBR) für ölbasierte Medien, EPDM für Hochtemperaturumgebungen und Fluorkautschuk (FKM) für korrosive Medien. Wenn Sie stark korrosive Flüssigkeiten wie starke Säuren oder Lösungsmittel transportieren, zögern Sie nicht, sich für einen Hastelloy-Rotor zu entscheiden – obwohl er teuer ist, ist er viel langlebiger als gewöhnliche Metalle und hält mehrere Jahre länger.

(II) Richtige Wartung für eine längere Lebensdauer

Eine angemessene Wartung ist der Schlüssel zur Langlebigkeit einer Pumpe. Das ist meine tägliche Wartungsroutine:

• Regelmäßige Verschleißkontrolle:Statoren unterliegen im Laufe der Zeit einer elastischen Ermüdung. Wenn Sie eine verringerte Pumpensaugleistung, erhöhte Leckage oder einen lauteren Betrieb bemerken, tauschen Sie den Stator sofort aus – warten Sie nicht, bis er vollständig ausfällt, da dann auch der Rotor beeinträchtigt sein kann. Bei Hochfrequenzpumpen überprüfe ich den Stator monatlich.
• Trockenlauf und Überlastung sind strikt zu verbieten:Beim Starten und Herunterfahren müssen die entsprechenden Verfahren eingehalten werden. Wir haben an den Pumpen Verriegelungsvorrichtungen installiert, die bei zu niedrigem Flüssigkeitsstand automatisch abschalten, und es gab keine weiteren Fälle von Rotorausfällen.
• Medien sauber halten:Installieren Sie am Einlass einen Filter mit einer Maschenweite von mindestens 20 und reinigen Sie ihn wöchentlich. Selbst feine Partikel können mit der Zeit Rotor und Stator verschleißen.
• Reduzieren Sie die Geschwindigkeit beim Transport von viskosen Flüssigkeiten:Die Verwendung hoher Geschwindigkeit zum Transport hochviskoser Medien führt zur „Ruinierung“ des Stators. Im Allgemeinen reduziere ich die Geschwindigkeit um 30–40 % – obwohl langsamer, spart es viel Geld beim Austausch von Teilen.
• Schutzeinrichtungen installieren:Es lohnt sich, Druckschalter, Flüssigkeitsstandsensoren und Vibrationswächter zu installieren. Ich hatte einmal eine Pumpe mit ungewöhnlichen Vibrationen; Der Monitor warnte mich im Voraus und ich habe den verschlissenen Rotor rechtzeitig ausgetauscht, um größere Schäden zu vermeiden.

VI.Teffiko: Eine zuverlässige Pumpenmarke, der ich vertraue

Nach all den Jahren verstehe ich zutiefst, dass Rotor und Stator das Herzstück von Exzenterschneckenpumpen sind – und Teffiko versteht das besser als die meisten Marken.

Als zuverlässiger Anbieter von Industrieprodukten und Ingenieurdienstleistungen konzentrieren sie sich ausschließlich auf zentrale Pumpenkomponenten. Wenn Sie auf der Suche nach einer Exzenterschneckenpumpe sind, die Sie nicht im Stich lässt, kann ich Ihnen Teffiko wärmstens empfehlen.Klicken Sie hier, um mehr über ihre Exzenterschneckenpumpenserie zu erfahren
