Wenn Sie eine petrochemische Anlage, ein Kraftwerk oder eine metallurgische Werkstatt betreten, werden Sie feststellen, dass die OH5-Kreiselpumpe unter den zahlreichen Pumpenmodellen ein zuverlässiges Produkt ist, das auch unter rauen Betriebsbedingungen wie hohen Temperaturen und hohem Druck standhält.

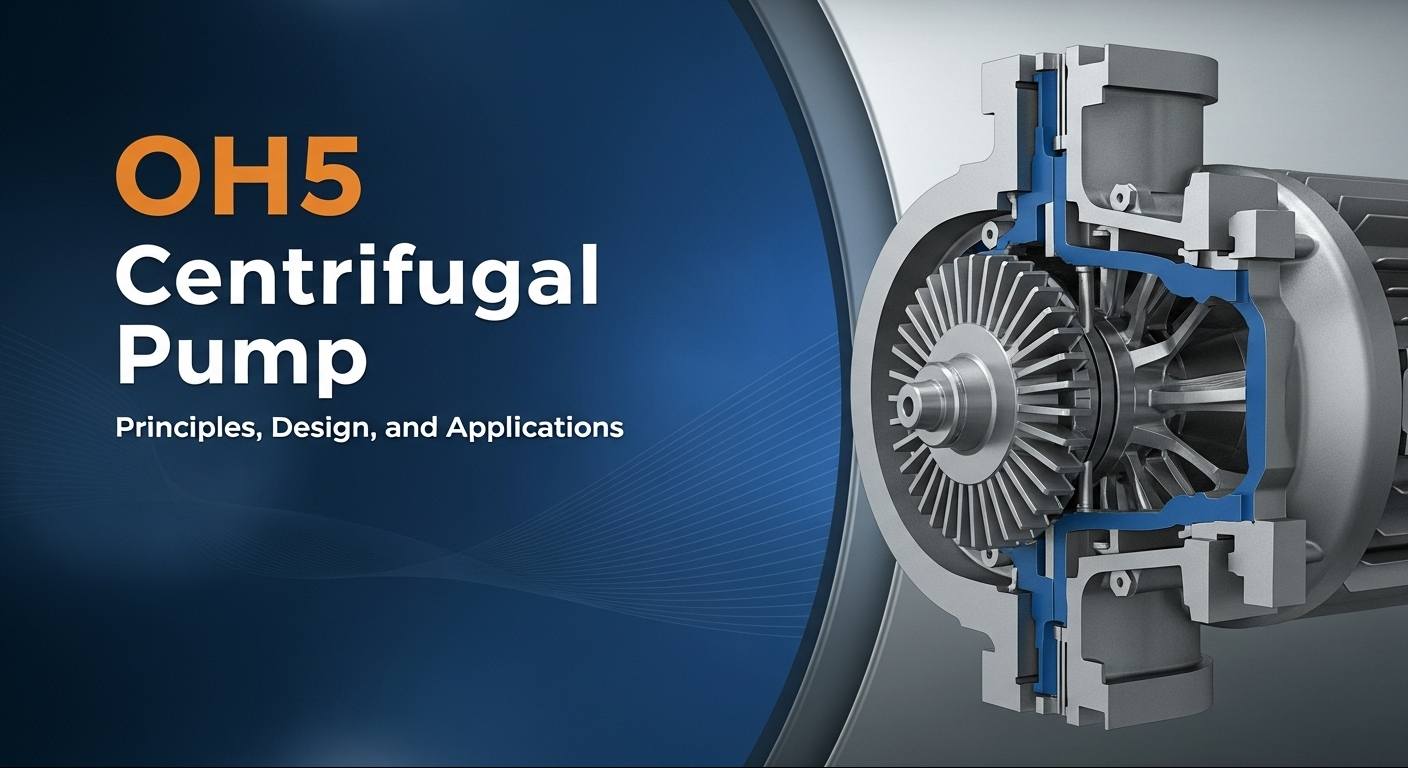

Bei der Kreiselpumpe OH5 handelt es sich um einen „überhängenden, horizontalen, mittig montierten, einstufigen, radial geteilten“ Pumpentyp. Das hervorstechendste Merkmal ist die integrierte Bauweise: Der Pumpenkörper ist über Füße direkt an der Basis befestigt, und die Pumpenwelle teilt sich eine gemeinsame Welle mit dem Antriebsmotor (d. h. eine direkt gekoppelte Struktur). Dieses nahtlose Verbindungsdesign minimiert Fehlausrichtungsfehler und verbessert die Betriebsstabilität, wodurch es sich besonders für den Transport von Hochtemperatur-, Hochdruck- oder korrosiven Medien eignet – in diesen Szenarien darf die Zuverlässigkeit nicht beeinträchtigt werden.
API 610 ist ein weltweit anerkannter Standard für die Konstruktion und Herstellung von Kreiselpumpen in der Öl- und Gasindustrie. Nach dieser Norm werden fliegend hängende Horizontalpumpen in die OH-Serie (Overhung Horizontal) eingeteilt, die sechs Typen (OH1 bis OH6) umfasst. Die OH5 ist eindeutig als „direktgekoppelter, mittig montierter“ Pumpentyp definiert, der eine präzise Ausrichtung zwischen der Mittellinie des Pumpengehäuses und der Grundmontagefläche erfordert. Es kann durch Wärmeausdehnung verursachte Spannungen wirksam ausgleichen und so Verformungen des Pumpenkörpers und Dichtungsausfälle vermeiden – dies ist entscheidend für einen langfristig stabilen Betrieb in Umgebungen mit hohen Temperaturen.
Das Funktionsprinzip der OH5-Pumpe ist sehr einfach: Das Laufrad dreht sich mit hoher Geschwindigkeit, um eine Zentrifugalkraft zu erzeugen, saugt Flüssigkeit aus der Saugöffnung an, schleudert sie radial nach außen und gibt sie dann in die Rohrleitung ab, nachdem sie durch das Spiralgehäuse unter Druck gesetzt wurde. Dank des direkt gekoppelten Designs drehen sich Motorrotor und Pumpenlaufrad koaxial, was zu einer höheren Übertragungseffizienz, weniger Vibrationen und einer einfacheren Wartung führt (im Gegensatz zu Pumpen mit Kupplungen, die häufige Ausrichtungsanpassungen erfordern). Für risikoreiche Medien wie brennbare und giftige Stoffe ist der OH5 in der Regel mit Gleitringdichtungen oder Trockengasdichtungen ausgestattet – diese ausgereiften Lösungen gewährleisten einen leckagefreien Betrieb in risikoreichen Anwendungsszenarien.
Mit ihrer kompakten Struktur und stabilen Leistung bietet die OH5-Pumpe ein breites Anwendungsspektrum: Industrien wie Ölraffinerien, Chemiefabriken, LNG-Terminals, Offshore-Plattformen und Kraftwerke nutzen sie für Aufgaben wie Kesselspeisewasser, Heißölzirkulation, Säure-Base-Transport und Lösungsmittelrückfluss. Als ich vor ein paar Jahren an der Erneuerung eines Heißölkreislaufsystems in einer Ölraffinerie beteiligt war, konnte ich mich persönlich von dessen Leistungsfähigkeit überzeugen. Die ursprüngliche Pumpe litt unter häufigen Undichtigkeiten und übermäßigen Vibrationen, die durch thermische Verformung verursacht wurden, sodass sie alle paar Monate wegen Wartungsarbeiten abgeschaltet werden musste. Nach dem Austausch durch den OH5 gleicht das mittig montierte Design die Wärmeausdehnungsspannungen aus und die direkt gekoppelte Struktur eliminiert Übertragungsverluste. Das gesamte System lief mehr als zwei Jahre lang ununterbrochen ohne einen einzigen Ausfall – angesichts des begrenzten Installationsraums vor Ort und der Notwendigkeit eines unterbrechungsfreien Betriebs rund um die Uhr war diese Leistung wirklich beeindruckend.
Die meisten Pumpen von OH1 bis OH4 verwenden unabhängige Motorantriebe mit Kupplungen (die eine Ausrichtung vor Ort während der Installation erfordern) und verfügen über unterschiedliche Montagemethoden (z. B. ist OH1 auf dem Fuß montiert, OH3 ist eine vertikale Rohrleitungspumpe), während das direkt gekoppelte, mittig montierte Design der OH5 einzigartig ist. Durch das Entfernen der Kupplung wird nicht nur wertvoller Installationsraum gespart, sondern auch eine hervorragende thermische Ausrichtungsleistung geboten – diese beiden Vorteile kommen besonders in engen Räumen oder Umgebungen mit hohen Temperaturen zum Tragen. Natürlich gibt es geringfügige Einschränkungen: Das direkt gekoppelte Design bringt bestimmte Einschränkungen hinsichtlich Motorgröße und -leistung mit sich, sodass es nicht für besonders große oder extrem hohe Druckbedingungen geeignet ist. Für die meisten konventionellen rauen Betriebsbedingungen sind seine Vorteile jedoch nahezu unersetzlich.
Mit ihrem strengen Design gemäß dem API 610-Standard, ihrer effizienten und stabilen Betriebsleistung und ihrer breiten Anwendbarkeit ist die OH5-Kreiselpumpe zu einer unverzichtbaren Kernausrüstung in der modernen Prozessindustrie geworden. Da die Industrie heutzutage immer höhere Anforderungen an Sicherheit, Energieeinsparung und Intelligenz stellt, ist die Auswahl des geeigneten OH5-Modells keineswegs ein einfacher Gerätekauf – es ist eine strategische Entscheidung, die den reibungslosen Betrieb des gesamten Prozesssystems gewährleisten kann. Unabhängig davon, ob Sie Umgebungen mit hohen Temperaturen, korrosiven Medien oder begrenztem Installationsraum ausgesetzt sind, bietet der OH5 die Zuverlässigkeit und Leistung, die für die industrielle Produktion erforderlich sind.
